發布時間： 2015-10-26 瀏覽次數: 作者：邁昂科技
數字示波器是用途非常廣泛的測量儀器。作為羅德與施瓦茨數字示波器產品的推廣人員，我看到很多公司的工程師用的數字示波器都是很低端的，他們認為沒有必要買好一點的數字示波器，能看到波形就行，對操作方式也不關注，拿起來就用，往往就是這個操作不正確導致測試結果誤差很大，影響測試結果。我也看過一些針對數字示波器的文章，實踐中也碰到過一些問題，今天跟大家做兩點分享，希望對大家有所幫助。
數字示波器使用前需要自校準和需要探頭補償調節，執行這種調節是使探頭匹配輸入通道。
首次操作儀器時以及同時顯示多個輸入通道的數據時，可能需要在垂直和水平方向上校準數據，以使時基、幅度和位置同步。例如，發生明顯溫度變化時就需要進行校準。
2.在 Control(控制)選項卡上，點擊Start Alignment(開始校準)。
3.R&S示波器完成此過程需幾分鐘時間。有的示波器可能需要一個小時以上時間。整體通過/失敗結果會顯示在Overall alignment state(整體校準狀態)字段中。每個輸入通道各個校準步驟的結果會顯示在Results(結果)選項卡中。
探頭補償調節的操作步驟如下:

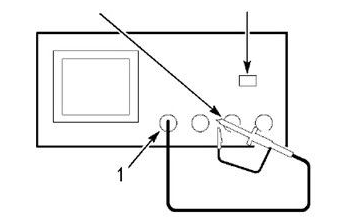

1.將示波器探頭連接到通道，按前面板上的 PRESET(預設)按鍵(左側面板設置區域中)。將探頭信號端和參考地連接到示波器面板上的參考輸出，然后按Autoset(自動設置)。如果使用探頭鉤式前端附件，請將信號針前端牢固連接在探頭上，確保正確連接。

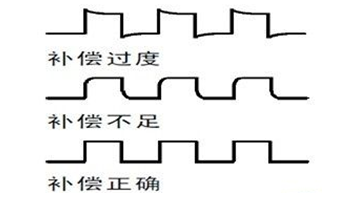

2.檢查所顯示波形的形狀?？赡軙霈F(xiàn)的情況如下圖，過度或不足都需要調節探頭。

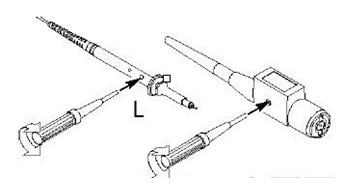

3.如果波形不正確，需要調整探頭。如下圖所示，直至波形為上面的補償正確波形。
以上兩點看似簡單，但往往是工程師忽略的。為了使測量更精確，請一定要注意檢驗。這兩個校準功能在任何示波器都應該有。
二、對數字示波器的原理不了解，導致誤操作，損壞示波器或產品之后還不清楚原因
很多工程師在用多個探頭測量電源的時候，剛一開機，電源產品就“炸機”，甚至損害示波器。那是由于對示波器的通道和對地的接法不了解。
示波器的多個探頭在示波器內部是共地。所以在同時測量電感的原邊和副邊的時候，如果用一根探頭接原邊的地，另一個探頭接副邊的地，由于示波器的內部通道的地連接在一起，相當于把電源的原邊和副邊的地短路在一起了，然而原邊和副邊地之間是有電壓差的，那么短路后的大電流容易燒壞產品和探頭，甚至也可能損壞示波器。
這種場合我們通常推薦使用差分探頭。有些公司會在示波器前面加一個隔離變壓器，這種方法也可以。還有些公司直接剪斷電源三相地的PIN腳，那樣沒有安全接地，會產生漏電流，影響人身安全，建議不要這樣使用。
邁昂科技是德國羅德與施瓦茨公司數字示波器的代理商。R&S目前主要有三個系列的數字示波器產品：經濟型的RTM系列示波器，高性價比的RTE系列示波器和高性能的RTO系列示波器。目前帶寬范圍從200MHz到4GHz，可以覆蓋絕大部分的測試應用。如果示波器的選擇和使用上需要協助，請跟我們聯系。
-
