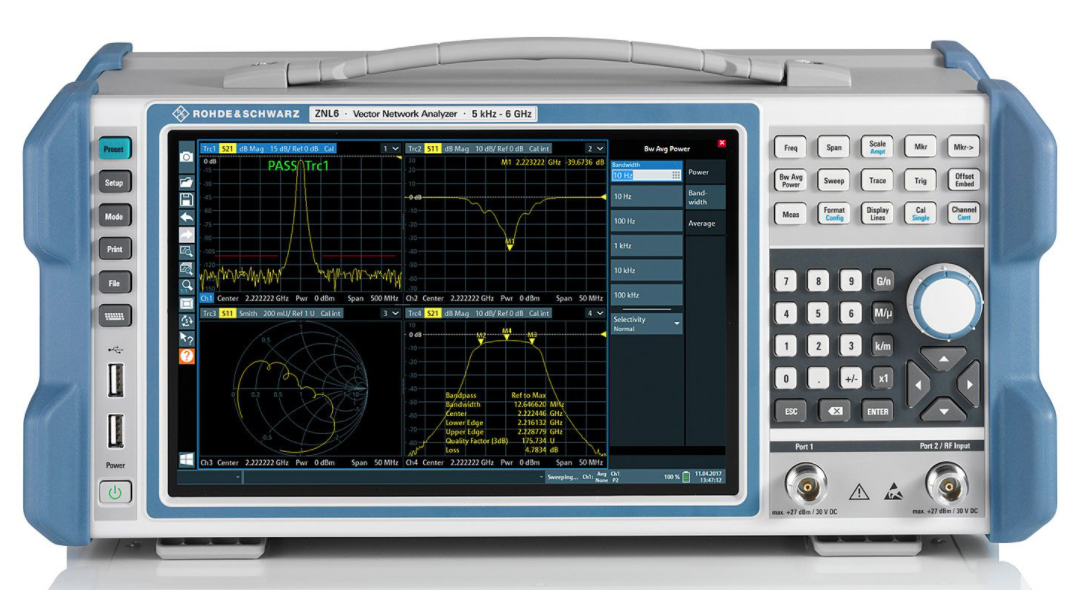

矢量網(wǎng)絡分析儀校準操作流程步驟
發(fā)布時間： 2021-11-24 瀏覽次數(shù): 作者：邁昂科技
一、單端口校準
校準最終目的：
1.準備校準套件,開路、短路、負載校準件。
2.先按復位鍵進行儀器復位。
3.再設置需要測試的頻段，設置起始終止頻率。
4.按按鍵Cal，進入到校準界面，按Calkit選擇校準件型號，隨后依次選擇Calibrate>1-PortCal，進行單端口校準。
校準最終目的：
雙端口校準通過校準件連接兩個所需測試的端口進行校準。
1.準備校準套件,開路、短路、負載校準件。
2.按按鍵Cal，進入到校準界面，選擇校準件型號，隨后依次選擇Calibrate>2-PortCal，選擇Reflection反射。
3.接著按順序將校準件中的開路、短路、負載，連接到儀器的一號端口上，并在連接開路校準件后點擊open按鈕，換上短路校準件，點擊short按鈕，最后換上負載校準件，點擊Load按鈕，緊接著點擊Done按鈕。
4.選擇Return，返回上一頁，將1端口和2端口直接連通。再選擇Transmission,選擇Thru，再Return，選擇Done，校準完畢。
校準最終目的：
通過單端口校準可以消除該端口的反射跟蹤誤差、方向性誤差和源匹配誤差，提高儀器的測量精度。
1.準備校準套件,開路、短路、負載校準件。
2.先按復位鍵進行儀器復位。
3.再設置需要測試的頻段，設置起始終止頻率。
4.按按鍵Cal，進入到校準界面，按Calkit選擇校準件型號，隨后依次選擇Calibrate>1-PortCal，進行單端口校準。
5.接著按順序將校準件中的開路、短路、負載，連接到儀器的一號端口上，并在連接開路校準件后點擊open按鈕，換上短路校準件，點擊short按鈕，最后換上負載校準件，點擊Load按鈕，緊接著點擊Done按鈕。完成校準。
校準最終目的：
雙端口校準通過校準件連接兩個所需測試的端口進行校準。
可以消除端口的傳輸或反射的方向性誤差、串擾、源匹配誤差、頻率響應反射跟蹤誤差和頻率響應傳輸跟蹤誤差。
1.準備校準套件,開路、短路、負載校準件。
2.按按鍵Cal，進入到校準界面，選擇校準件型號，隨后依次選擇Calibrate>2-PortCal，選擇Reflection反射。
3.接著按順序將校準件中的開路、短路、負載，連接到儀器的一號端口上，并在連接開路校準件后點擊open按鈕，換上短路校準件，點擊short按鈕，最后換上負載校準件，點擊Load按鈕，緊接著點擊Done按鈕。
4.選擇Return，返回上一頁，將1端口和2端口直接連通。再選擇Transmission,選擇Thru，再Return，選擇Done，校準完畢。
