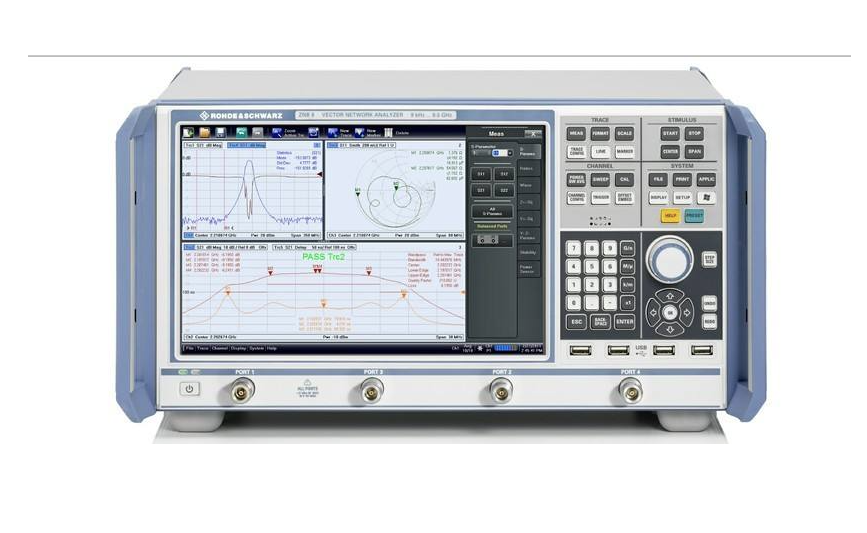

網絡分析儀參數使用說明教程
發布時間： 2021-11-29 瀏覽次數: 作者：邁昂科技
網絡分析儀也有一些人并不會用你信嗎？邁昂小編為你推薦網絡分析儀使用的“傻瓜模式”，目的是讓沒有網絡分析儀基礎和經驗的人，也能夠得到準確的測試數據。
測試前的設置：
2、頻率范圍按照被測件DUT的頻率范圍設置；
3、當測量增益最大值Gain的放大器等DUT時，設置輸出功率PWR>>Power:-Gain，另需要注意DUT輸出功率不可以超出量程（如0dBm）;
4、中頻帶寬設置依據測試標準或BW>>Bandwidth:1kHz；
5、測量點數依據標準或Sweep>>numberofpoints:401；
6、連接自動校準件執行校準CAL>>StartAutocal；
7、如果只有手動校準件，矢網必須加載校準件匹配的數據文件，不可以用ideal數據，執行UOSM或TOSM校準；
8、注意專用測試電纜測試端口的類型與校準件必須一致，不可以轉接。
下表左欄列舉常用基本測試項，右欄內容是該測試項對應的儀器設置：

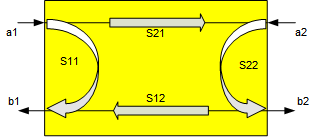

測試項目?jī)x器設置駐波
MEAS>>S11或S22；
FORMAT>>SWR；
無單位
回波損耗
MEAS>>S11或S22；
FORMAT>>dBMag；
單位dB
插入損耗
增益
MEAS>>S21或S12;
FORMAT>>dBMag；
單位dB
復阻抗
MEAS>>S11或S22;
FORMAT>>Smith；
Marker讀數，顯示格式R+jX阻抗實部和虛部，以及電阻、電感和電容
阻抗MEAS>>Z<-S11；
單位Ω
相位
MEAS>>S21或S12;
FORMAT>>Phase；
單位°
群時延
MEAS>>S21或S12;
FORMAT>>Delay；
單位s
獲取測試數據：
1、光標Marker在曲線上選點讀數，是分析數據的基礎功能;
2、支持打開多個Marker;
3、Marker>>Search能對曲線數據進行最大值以及最小值等條件搜索;
4、Marker以及濾波器測量功能;
5、曲線數據可以導出為*.snp文件或matlab以及ASCII文本格式文件，Trace>>Tracedata;
6、屏幕圖像可保存為圖形文件，Print>>toFile.
