2023年8月1日，鼎陽科技發布了SHN900A系列全雙端口手持式矢量網絡分析儀，頻率高達26.5GHz，集成矢量網絡分析、時域分析、頻譜分析、電纜和天線分析等多種功能于一體，具有出色的技術指標，專為便攜和靈活測試而設計，可廣泛應用于現場測試、研發、生產、維修和通信，天線基站，材料，器件，智能制造，汽車電子等諸多領域。

鼎陽SHN900A系列手持矢量網絡分析儀采用高集成度設計，專為滿足現場作業而生，可幫助工程師現場檢測器件和測試參數。特色的8.4英寸大觸摸屏，集成于緊湊的機身， 重量僅為3.2kg，輕巧便攜，單手就可移動機器。通用USB，LAN通信接口使得遠程控制和數據存儲變得容易。

SHN900A/ 使用場景 /

   采用續航長達4小時的鋰電池供電， 標配GPS定位功能，為測量提供地理位置標簽，能滿足各種場景下的現場測試。同時，標配的Bias tee也更方便的讓其為外部被測物提供直流偏置，并且標配專為出差攜帶和現場測試而設計的便攜包，能輕松裝入多種探頭以及配件，配件收納變得更加井井有條，讓您輕松完成測量任務。

鼎陽SHN900A系列手持矢量網絡分析儀以簡潔和友好的用戶體驗為設計理念，提供靈活和簡單的操作，直接與屏幕上的元素交互快速訪問，讓工程師能更快的添加或刪除窗口，通道和跡線，提升產品使用便捷性。不同運算結果可以顯示在不同的窗口，S參數一覽無余。雙擊放大或縮小窗口讓工程師看到更多的視角和細節，操作靈活，滿足更多場合需求，快速執行復雜測試方案。用戶花更少的時間閱讀手冊，便可以開始SHN900A的快速測量。

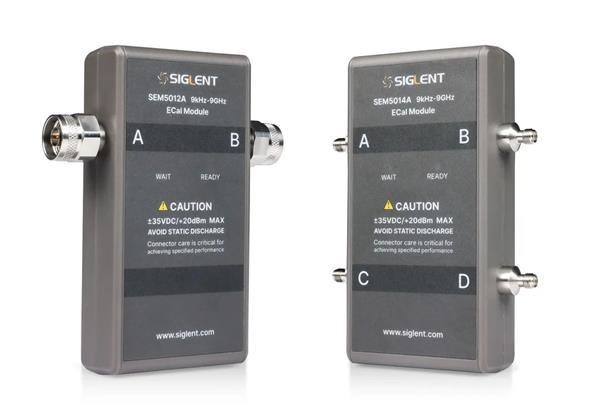

   網絡分析儀的準確性與校準密切相關。SHN900A支持SOLT、SOLR、TRL、Response、Enhanced Response等完備的校準方法，以獲得各種應用的佳精度，兼容多種校準件，支持用戶自定義校準套件，方便不同接口類型器件的測試。支持端口阻抗轉換、端口擴展功能，支持極限測試、紋波測試功能，支持夾具仿真和去嵌入功能，支持線性頻率掃描、對數頻率掃描、分段頻率掃描、線性功率掃描方式。

   在手持式產品中具有出色的RF性能，并提供單端口電纜和天線測量以及全雙端口S參數測量。

   在表征、識別問題區域以及驗證射頻無源和有源元件和設備的性能時，使用具有以下特性的手持式儀器至關重要。動態范圍達110dB，滿足更多高動態范圍的測試需求，低跡線噪聲0.0005 dB rms，0.015 deg rms極大地提高了測試精度，滿足用戶精準測量的需要。

   S參數是網絡分析儀的基本測量，描述了DUT如何正向或反向傳輸或反射的信號。在產品開發和制造過程中，通常會測試組件規格并驗證設計模擬，以確保系統及其組件正常工作。

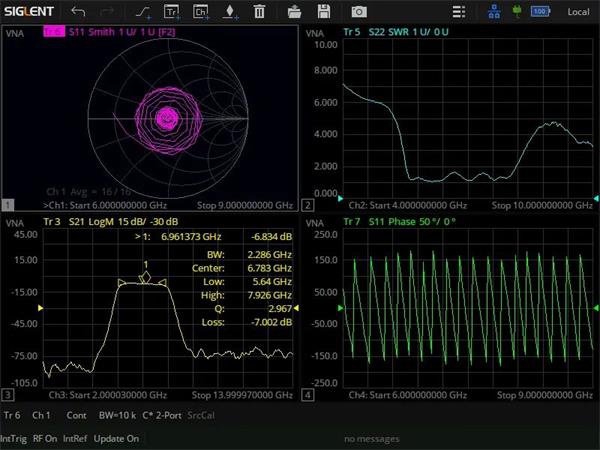

   在現場，S參數測量有助于RF和微波系統進行驗證和故障排除。全雙端口SHN900A提供四種標準S參數(S11，S12，S21，S22)測量，具有多種顯示模式和各種格式，如史密斯圓圖、駐波比、極坐標等。混合模式反射測量能夠分析差分電路，SHN900A的兩個測試端口允許對兩種不同的測試設置進行混合模式測量。可以使用SHN900-TDA(時域分析)或SHN900-TDR(增強型時域分析)選件進行時域分析。

時域分析

SHN900-TDA&SHN900-TDR選件

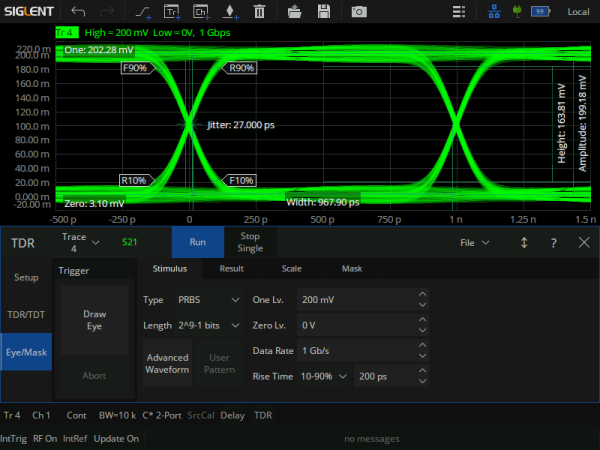

   時域分析選件提供了許多處理備選方案，如時域變換、窗口、耦合、標記和門控。時域分析有助于從不同的角度表征DUT，通過門控功能篩選所需的響應，窗口功能降低過沖和振鈴，時域變換獲得時域特性等。TDR提供了時域反射/傳輸分析與眼圖仿真分析兩個主要功能，為用戶節省購置相應設備的開銷。使用TDR選件中的眼圖仿真功能，無需額外的碼型發生器，提供了重要的信號完整性分析工具。

頻譜分析

SHN900-SA選件

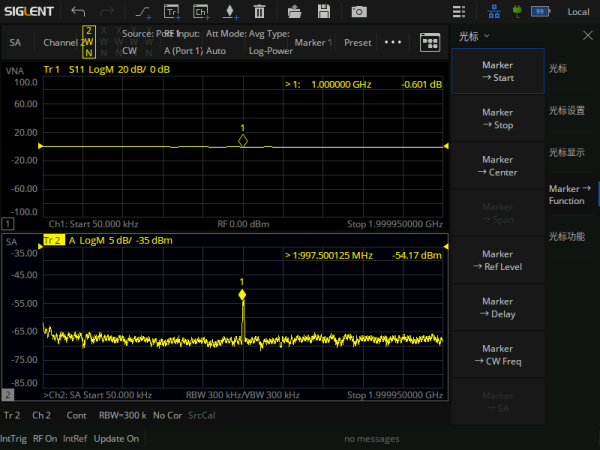

   頻譜分析模式提供了一個先進的測量套件，包括頻譜分析，信道功率，鄰道功率比(ACPR)和占用帶寬。Marker → SA功能支持快速查看S測量參數特定頻率點的頻譜，信號搜索分析更加方便。SA Setup設置框測量向?qū)ㄟ^自動化、標準化和優化測試序列來簡化測量。一系列標準化的重復性測量可以快速、輕松地進行，不會出錯，有助于消除人為錯誤，并支持用戶從一開始就進行正確的測量。

電纜與天線分析

SHN900-CAT選件

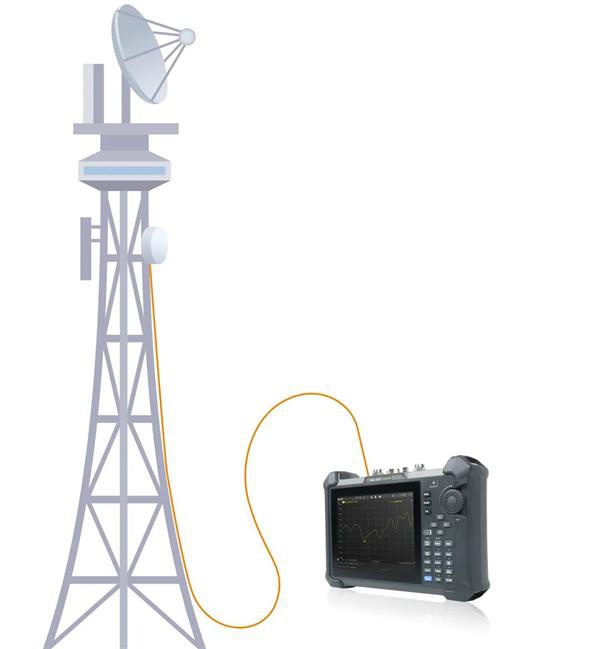

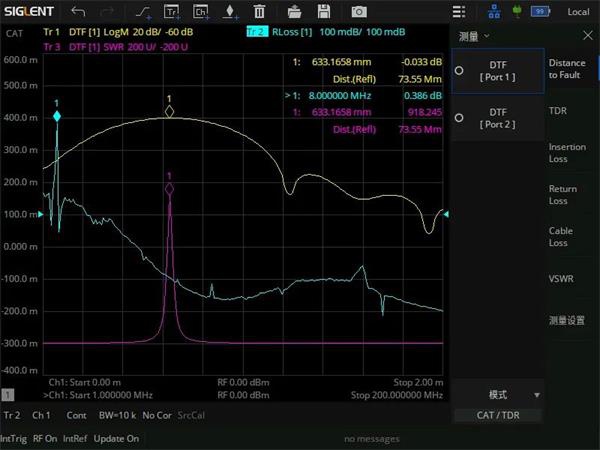

   手持式分析儀SHN900A是天線系統安裝和維護、電纜故障距離測量(DTF)、單端口電纜損耗測量和天線匹配測量等任務的理想選擇。使用此模式來定位傳輸線路缺陷和調試基站組件，提供多種測量格式，回波損耗、電壓駐波比、阻抗、電纜損耗、故障點距離等測量功能，該分析儀還可用于測量位置和測試要求不斷變化的開發、生產和服務任務。

可調差分/單端TDR探頭

可搭配SHN900A

  可調差分TDR探頭ADP-18/26和可調單端TDR探頭ASP-18/26助力工程師在缺少連接器的情況下將TDR模塊連接到印刷電路板和其他器件，適用帶寬0~18/26 GHz。輕便、符合人體工程學的設計，纖薄的機身和加長的尖端，堅硬的齒尖，小直徑和倒角設計提供了良好的可視性和舒適性。通過內置的調節輪，允許僅用一只手調節探針的間距（0-6.5毫米可調），以便與間距為零到典型 IC 引腳間距（2.54毫米）的焊盤或接入點形成良好接觸。印刷電路板（PCB）制造商可以更好地控制不同批次之間的工藝一致性，控制生產流程并發現短路、開路或其他缺陷。

   可靠耐用的SHN900A是一款理想的分析工具，并一體化提供多種適用于偏遠站點的重要維護功能。因此，工程師能夠在偏遠站點有效快速地確定故障點位置，并可靠確保系統性能。憑借穩定的RF性能、靈活的分析工具和完整的便攜式解決方案，SHN900A是任何RF工程師現場套件的絕佳補充。
