66205是第二代66200系列數位功率表，專為單通道功率測量應用而設計，經由精密電路設計，能夠提供高精度的功率測量能力，滿足IEC62301/EN50564標準的要求，66205的功能強化進一步提升對于功率量測應用的準確度和可靠度。
智慧檔位(Smart Range)功能允許功率積分模式(Power Integration)可在自動檔位條件下進行功率量測，量測動態或不穩定的電壓與電流訊號，即使檔位隨著訊號變化而切換，也不會讓量測資料遺失，真正做到無間隙的波形采樣與量測。
66205具有非常寬廣的電流量測范圍，最低檔位為5mA，最高檔位為30A，總共有10個量測檔位，也可利用外部的60A~1200A感測器(選購配件) 將電流量測的范圍提高。
電壓量測檔位共有6個，最高檔位為600V，也可利用外部的感測器(選購配件A662023)提高電壓范圍至1.8kV。大范圍的量測檔位可全方位適用于低功率與高功率的量測應用。電壓、電流與功率具有0.05%的低檔位誤差，尤其在能源之星(Energy Star)的待機功率(Standby Power)測試具有高準確度之性能。
66205是依據IEC61000-4-7法規對于諧波量測要求所設計，具有不中斷的量測諧波高性能、5Hz的頻率解析度與分組諧波功能，可對于次諧波、間諧波與諧波精準量測。
66205提供4種通訊介面， 包含GPIB、USB、RS-232與LAN(選購)，可以非常方便的應用于遠端控制，搭配SoftPanel軟體控制介面可建立完整之測試報表，以及電力品質法規之測試。此外，也可使用STORE功能記錄量測值，再將紀錄資料儲存于USB儲存裝置。 Limit功能可應用于生產測試，對電壓、電流、功率等多個量測參數進行上限與下限數值的GO/NG判斷，更可搭配I/O Port達成自動化生產，66205適用于研發、品保驗證、生產單位對于功率等相關參數量測需求。
量測參數
66205功率表能夠提供可靠以及準確的測量參數如下: Vrms, Vpeak+, Vpeak-, V_harmonic, V_THD, CFV (電壓波峰因數), Irms, Ipeak+,Ipeak-, I_harmonic, I_THD, Is (浪涌電流), CFI (電流波峰因數), W, VA, VAR, PF, Freq_V (電壓訊號頻率), Freq_I (電流訊號頻率), Wh, Ah,o (相位角度)。

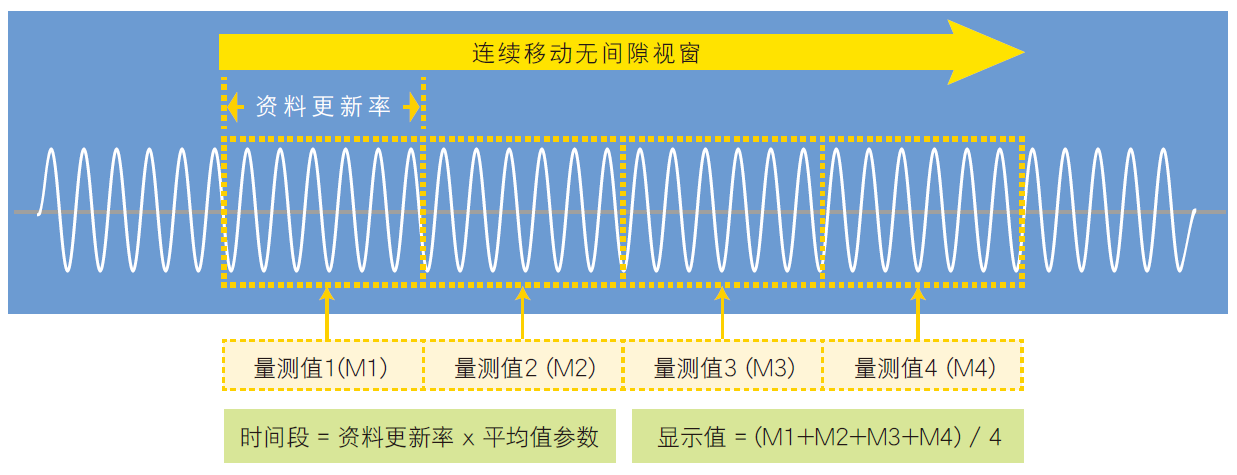

參數測量方式：在一時間段內將連續移動無間隙視窗所有量測到的值量平均。請注意，時間段(Time frame)的時間設置等同于Data Update Rate(資料更新率) x AVG(平均值參數)。
Line Filter 功能
Line Filter是具有高衰減率（≥70dB）的數位低通濾波器。當Line Filter設定啟動時，測量值不會包含高頻分量，例如: 切換式電源的高頻噪音部分。 66205提供三組Line Filter，截止頻率為OFF，500 Hz和5.5 kHz。 5.5kHz的Line Filter規格符合IEC 61000-3-2國際標準之設備要求，建議諧波量測時將濾波器開啟。
諧波量測功能 (IEC模式)
|
66205是依照IEC 61000-4-7標準對于諧波測量要求所設計，因此在諧波測量功能IEC模式下，66205所提供的THD量測數據和市面上高階并且符合IEC 61000-4-7的功率分析儀所測量的THD數據結果會是一致的。搭配66200 SoftPanel可提供符合IEC 62301待機功率量測、IEC 61000-3-2:2018電流諧波限制值法規前測(pre-compliance test)解決方案，同時可產出對應法規簡易測試報告。 |
|
諧波量測功能 (顯示部分)
66205的諧波量測顯示功能可在前面板顯示各階諧波的幅度和相位角度。以下為諧波顯示功能應用范例：
使用交流電源合成功能，生成以基頻50Hz振幅為220V，三次諧波振幅為22V，相位角度為30度的電壓波形。 66205能夠顯示基頻的振幅為220V，以及顯示三次諧波所對應的振幅電壓和相位角部分。

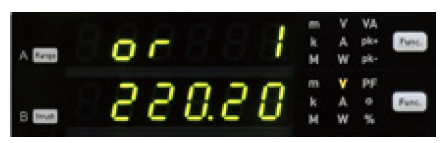

 ▲ 66205可顯示基頻的振幅為220V |

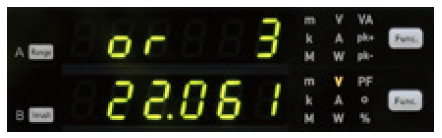

 ▲ 66205顯示3次諧波所對應的振幅電壓 |

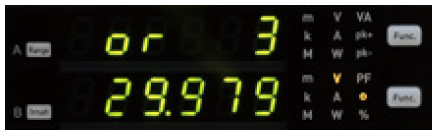

 ▲ 66205顯示3次諧波所對應的相位角
|

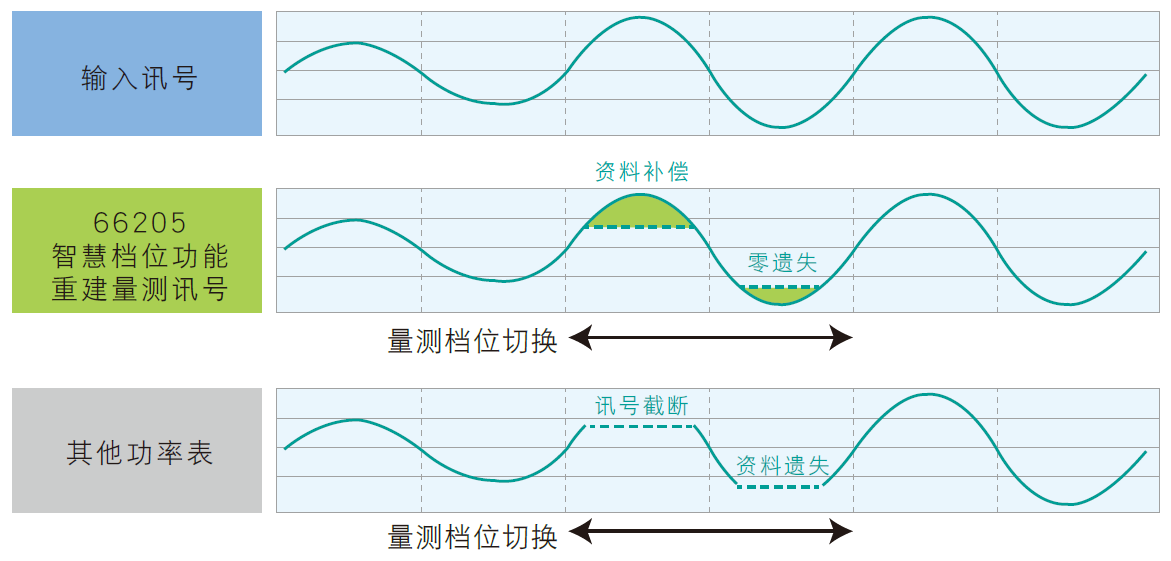

智慧檔位功能(應用于功率積分模式)
一般的功率表在電壓或電流變化需要換量測檔位時, 會有短暫資料遺失的現象。若是采積分模式量功率, 會產生誤差。 66205特殊設計的智慧檔位(Smart Range)功能允許功率積分模式(Power Integration)可以在自動檔位條件下進行功率量測，量測動態或不穩定的電壓與電流訊號，即便檔位隨著訊號變化而切換，也不會讓量測資料遺失，真正做到無間隙的波形采樣與量測。
浪涌電流量測功能
|

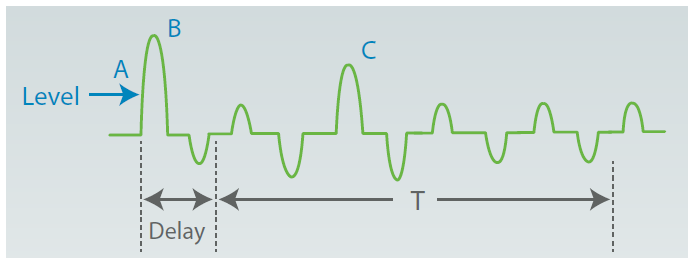

66205功率表提供量測浪涌電流(Is)的功能，使用者可以設定一個電流準位(A)來觸發開始量測電流，或使用后背板的TTL信號來進行觸發；另外可設定延遲參數( Delay)，用來延遲真正擷取電流波形的時間，可幫助忽略掉剛開始不需要的波峰B；時間參數T，為實際擷取波形的時間長度。透過以上設定機制，66205數位功率表可量測到C點的波峰電流，在實際應用上可以避開待測物輸入端X電容造成的效應，可偵測到有緩開機(Soft-start)的真正浪涌電流。 |

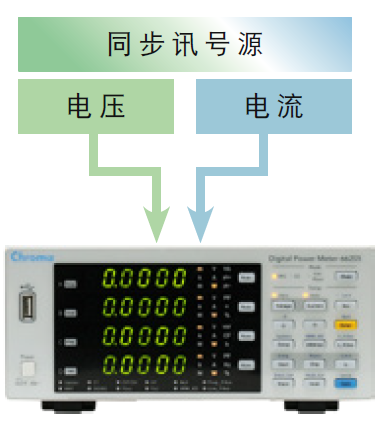

同步訊號源功能
|
|

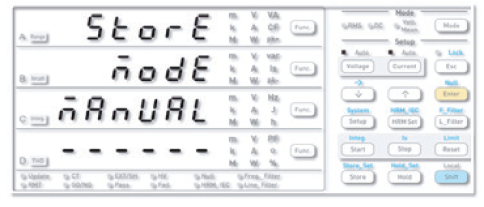

量測參數數據儲存功能
| 儲存功能會依照特定格式記錄測量數據，當量測數據資料儲存于內部過程完成后，使用者可透過USB host介面將量測數據以(CSV格式)傳輸到USB儲存裝置以利后續數據分析。 |
|
高電壓(HV)量測功能
為因應PV inverter、PCS、ESS等產品對于1000V以上高電壓測試需求，66205可搭配選購配件以符合最高電壓1800V量測需求，頻率范圍(DC, 47~63Hz)。

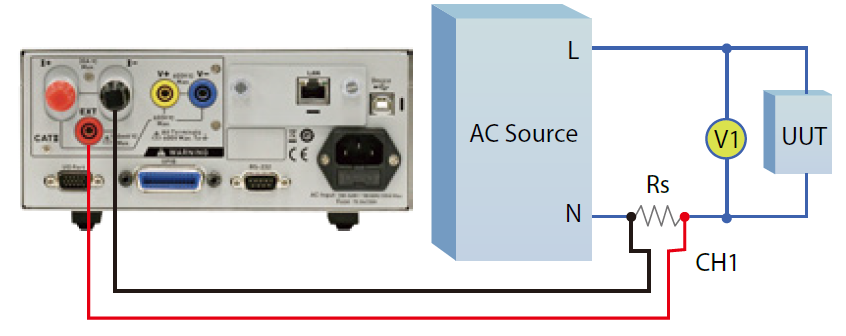

外部分流器功能
|
若UUT的最大電流超出66205功率表的最大量測范圍時，可選擇外部分流器(external shunt)與功率表搭配量測。設定external shunt的電阻值，設定范圍可從0.0001m～99.999Ω，請注意external shunt可應用于AC及DC電流量測。
|

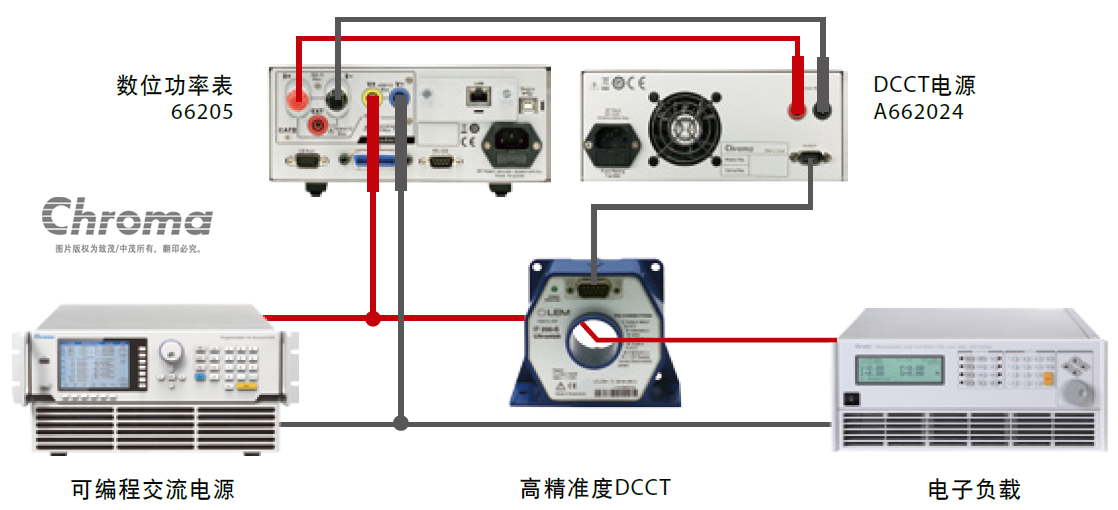

電流轉換器CT功能
當量測電流大于66205的30A電流量測范圍時，可以使用CT功能為量測電流的替代方法。CT功能可以支持CT或DCCT產品。請注意CT僅可應用于交流電流量測，DCCT可支持交流和直流電流量測。

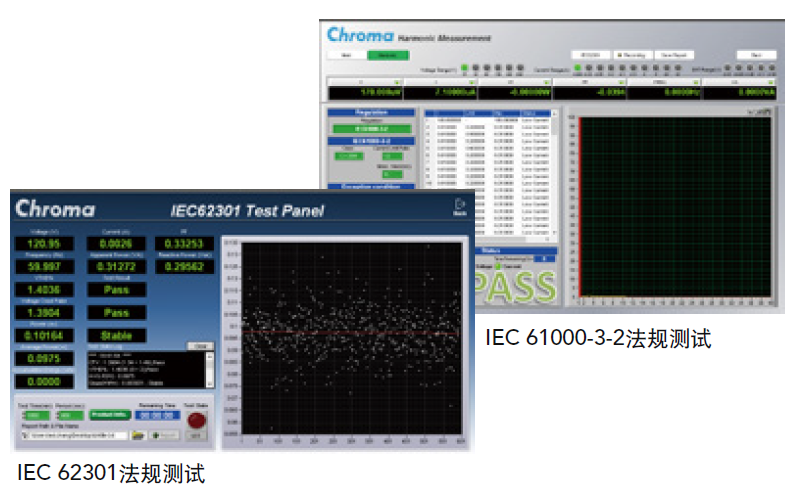

66200系列電腦圖形化介面軟體
66200系列功率表提供單機軟體，讓使用者透過USB、GPIB或LAN介面在電腦上控制及讀取資料，還可觀察電壓電流波形、記錄隨時間變化的關系圖，及設定參數及時間，將長時間量測值儲存至檔案后供分析。此軟體也支援IEC 61000-3-2諧波電流限制測試之法規前測 (Pre-Compliance)，允許使用者確認UUT是否符合諧波電流限制值要求。另外電源效率測試軟件，整合66205功率表、電子負載及交流電源，可依照節能規范簡單設定后，即可自動按法規步驟進行測試，并產生報告，相當適用于研發或品保驗證。
