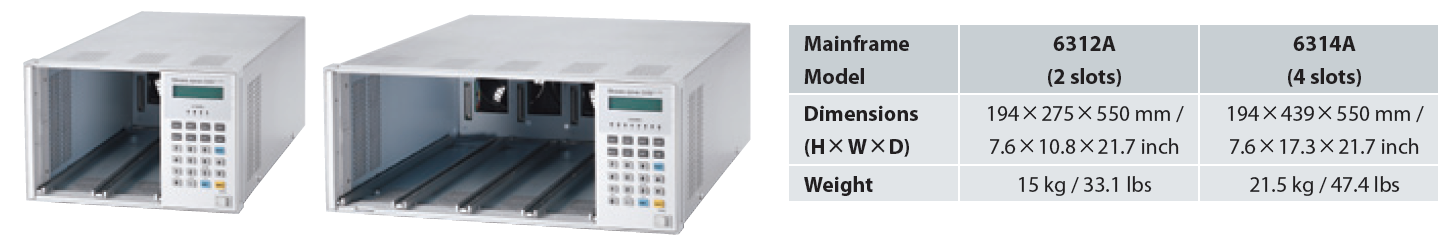

Chroma 6312A致茂雙負載機框的產品描述：

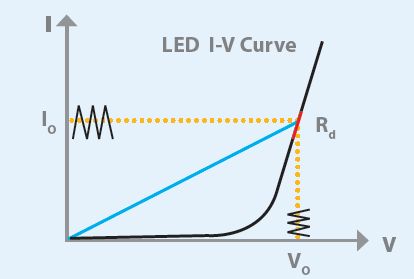

致茂6310A series電子負載中的63110A*新創了一個新的操作模式—LED模式，來模擬LED,使用者僅需透過設定LED driver的輸出電壓、電流，即可模擬LED的拉載特性，還可設定LED的操作點阻抗及高頻阻抗，讓拉載電流及高頻連波與更趨近于真實LED，對于PWM調光(Dimming)測試，63110A的設計中，亦增加了頻寬，讓使用者亦可透過電子負載完成動態調光測試。

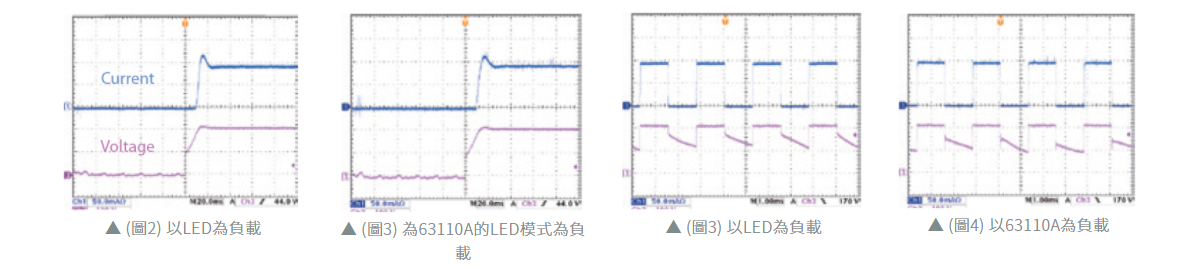

圖2是以LED為負載所拉載的電流波形(藍色)；
圖3為63110ALED 模式的拉載電流波形(藍色) ；
由圖2與圖3可觀察到兩者于LED driver于開機時的拉載電壓電流波形非常相似。圖4為測LED為負載在調光(Dimming)時的電流波形。圖5為63110A為負載在調光(Dimming)時的電流波形。
LED driver的輸出漣波電流可以透過調整63110A內部電阻 (Rr) 來模擬。
傳統電子負載無法模擬LED driver的輸出漣波電流，

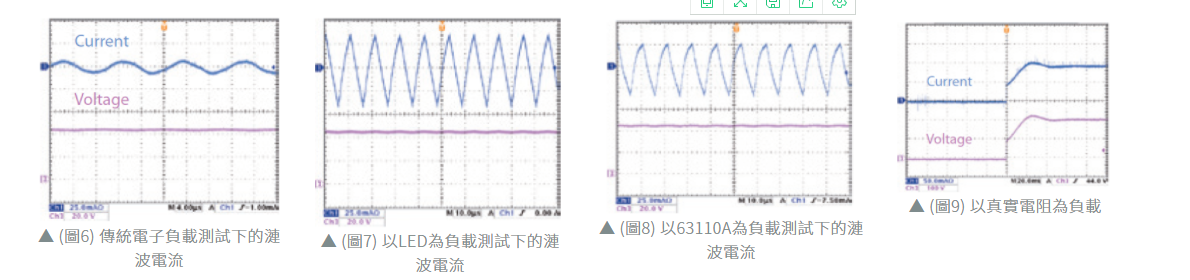

如圖6所示。圖7為LED當負載時的漣波電流。
圖8為63110A當負載時的漣波電流。
圖10為定電阻模式模擬真實電阻的拉載電流波形(藍色)；
圖9與圖10的電流與LED為負載的電流波形有相當大差異，且電流及電壓都有過沖的情況發生，易導致LED driver在開機時發生過電壓或過電流保護。
如圖11所示。因此不管是真實電阻或是電子負載的定電阻模式，都比較無法模擬真實的情況。
