Chroma 63800R系列產品為具備能源回收功能的交流電子負載，依使用功率9kVA/12kVA/15kVA分為三個型號。此系列產品以3U機體高度具備最大15kVA拉載功率，實現高功率密度設計；單一機體就具備單相、三相拉載模式，可泛用于各類型交流電壓源產品；透過主從控制，可實現多臺單機并聯組合，提供更大的拉載功率滿足測試需求。
63800R系列可提供用戶完善的節能方案，透過其能源回收機制，被測物在拉載測試中所消耗的能量可高效率經由機器回饋到電網，而不是在測試過程以熱能消耗，達成環保節能的目的。借此，63800R系列可適用于市面上各項綠能相關產業測試，如儲能系統ESS、混合型太陽能逆變器(Hybrid PV Inverter)、電動車交流充電設備(AC EVSE)，以及雙向車載充電器(BOBC)的V2L、V2H應用等。
此外，針對不斷電系統UPS測試，對比傳統的交流負載多是以耗能原件將功率消耗，63800R系列藉由能源回收功能，不僅無廢熱問題，在大功率測試時也可大幅節省電費； 同時Chroma 63800R系列也可符合IEC 62040-3 UPS Efficiency Measurement non-Linear測試要求規范，提供UPS測試完整的解決方案。
Chroma 63800R系列使用先進的全數位式控制技術，除基本拉載設定外，還可提供拉載/卸載角度、拉載電流Slew Rate等進階設定，且拉載時可達到線性負載等級的高精準度。為配合被測物電壓源的快速變動， Chroma 63800R系列開發全新的Stand-By待機投入功能，可在被測物于待載、切離時保持Load On，并等電壓源啟動后瞬間拉載，此功能可取代人為介入調整負載的設定或保護，適用于全自動化智慧工廠的測試流程。
除定電流、定功率、定阻抗等基本功能之外，Chroma 63800R系列還具備Rectified、Lead/Lag等進階操作模式，借此可模擬整流性負載和電容性、電感性負載特性。此外也可透過獨特的半周拉載功能，模擬SCR和TRIAC元件特性，針對調溫、調光的家用電器、保護開關等負載特性做模擬，測試電壓源的輸出穩定度。
63800R系列使用5吋LCD全觸控螢幕，搭配直觀簡便的UI接口可讓用戶快速熟悉儀器操作；遠端接口則有USB、LAN、及選配的GPIB或CAN接口，可藉由電腦和Chroma SoftPanel軟件進行快速的數位控制；此外Chroma也提供儀器的控制驅動器，用戶可藉由LabVIEW軟件來做控制系統的程式整合應用。
高功率密度的能源回收交流負載

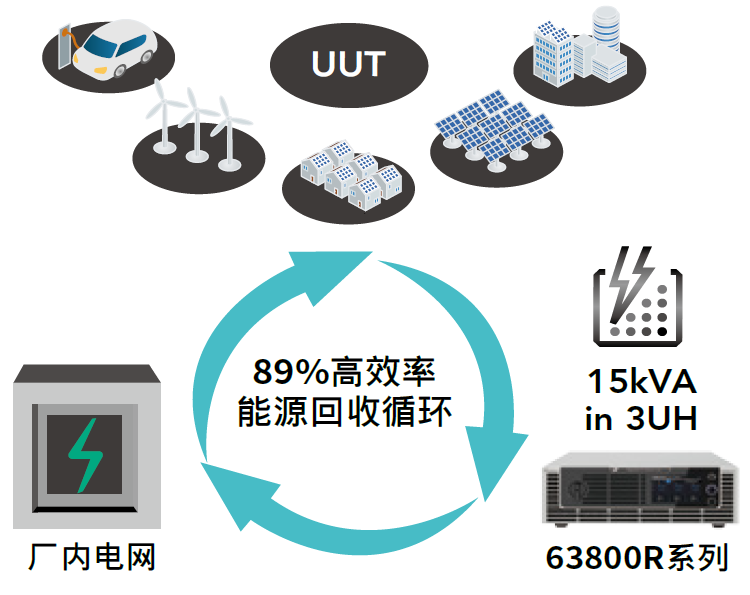

Chroma 63800R系列產品為高精度的切換式交流電子負載，藉由高功率密度設計以3U高機身實現最大15kVA拉載功率，且透過精密的雙向電源技術完成最大89%高效率能源回收功能，可將測試功耗回饋至廠內電網。透過數位控制精準的鎖頻、鎖相能力，Chroma 63800R系列可由單一機體實現單相和三相拉載模式，適用于各類型交流源或具備逆變功能產品的拉載測試，如家用/商用型離線式光伏逆變器、不斷電系統、及交流車用充電樁等。
63800R系列能源回收式交流電子負載搭配系統應用時，3U機體高度可為柜體帶來更多空間彈性，而能源回收功能解決傳統RLC負載箱的廢熱問題，進而節省散熱配置成本，在測試不同待測物時，單/三相功能更可取代須準備多組的傳統負載。無論在成本、空間、應用或配線，63800R系列皆具有更完整的優勢，帶來更經濟可靠的解決方案。
直觀的觸控操作介面
63800R系列能源回收式交流電子負載配備觸控式操作螢幕，提供直觀的UI介面讓用戶快速進行多項設定和操作。交流負載的進階功能如拉載/卸載角度、拉載電流Slew Rate等設定，皆隱藏于右上角More Setting功能，使主設定畫面簡潔干凈。而透過全屏模式，可將所有量測值擴展至全屏，適用于完成輸入設定后的觀察環節，提供用戶更清楚的量測參數畫面。

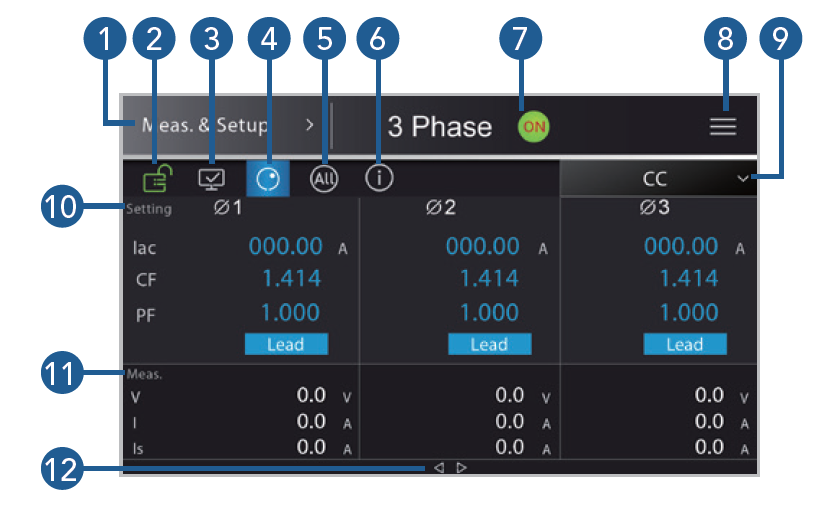

- 主功能頁面
- 鎖定屏幕
- 全屏模式 (量測值)
- 旋鈕輸入模式
- 三相統一設定
- 總功率顯示
- 機器輸出中
- 進階設定選項
- 輸出模式選擇
- 電壓頻率設定
- 量測值顯示
- 更多量測值 (可左右滑動)

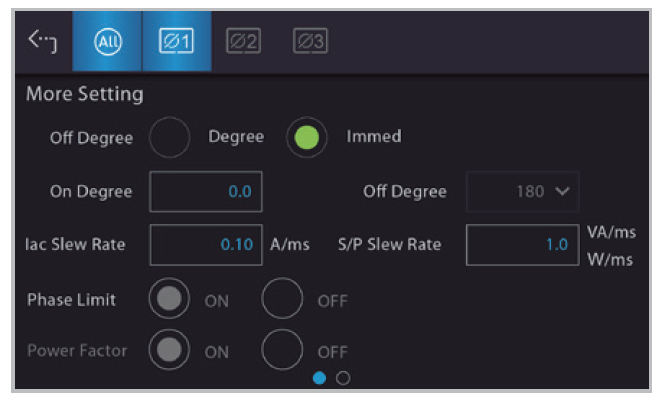

▲ 進階模式

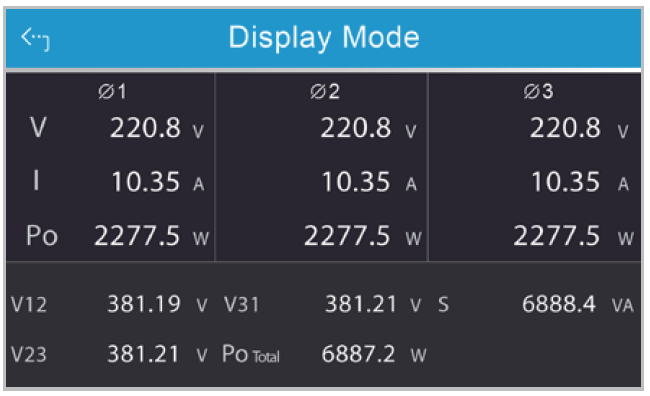

▲ 全屏模式
并網及能源回收之安全保護機制
Chroma 63800R系列能源回收式交流電子負載具備并網及能源回收功能，且針對能源回收的設備入電端設計完整的保護措施。當63800R系列偵測到并網端的交流電有過電壓、欠電壓、頻率異常、三相不平衡、過電流等異常情形，會瞬間跳出警告并停止拉載，同時使并網端的電源模組進入閉鎖狀態以維護用戶安全，在確認電網狀態正常后重啟機器以再次并網，實現完善的并網保護機制。
全面的交流負載模擬功能

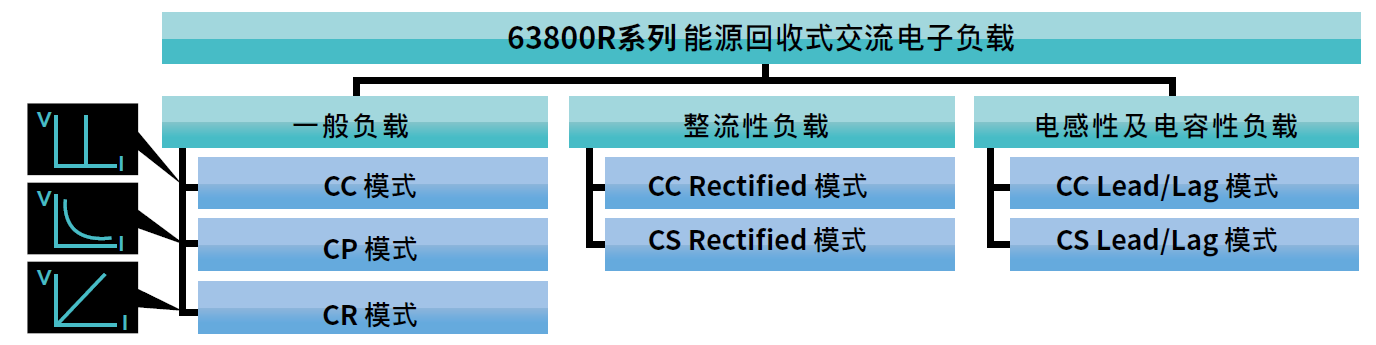

Chroma 63800R系列能源回收式交流電子負載具備全面的交流負載模擬功能，針對一般負載、整流性負載、及電感性/電容性負載，分別具備不同操作模式來進行負載模擬。
一般負載
63800R系列提供完整的定電流CC、定功率CP、以及定電阻CR模式，此功能可廣泛使用于模擬各類型交流負載特性。在定電流CC和定功率CP模式中，可設定拉載的功率因素(PF)或峰值因素(CF)，其中PF以Lead/Lag來定義電流超前/落后電壓，此外也可透過Priority設定，同時編程PF、CF兩者。而定電阻模式下，PF值恒為1，可模擬線性阻抗迅速反應待測物的電壓源變化，如電壓中斷的暫態拉載測試等。

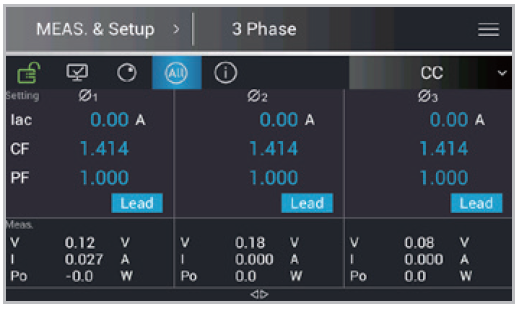

▲ CC Mode主畫面 (三相)

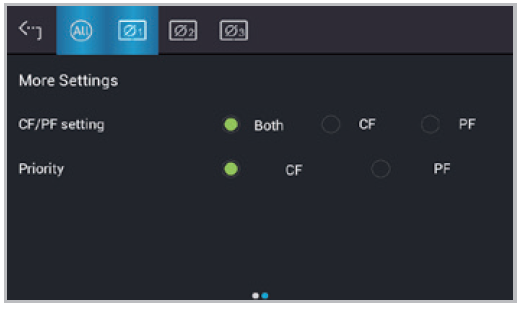

▲ CF/PF參數Priority設定

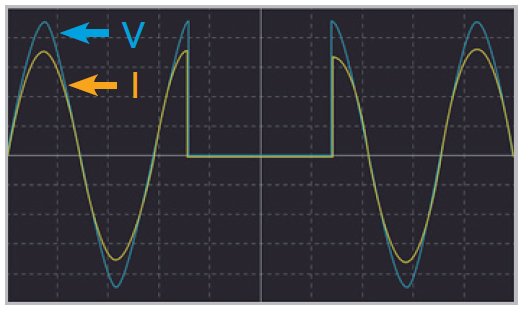

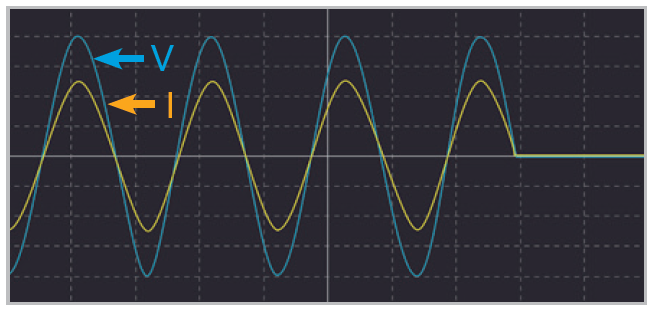

▲ 以CR Mode進行電壓中斷拉載測試
整流性負載
針對整流性負載或非線性負載，如傳統逆變器、UPS、整流開關、聲光調控設備、具變頻功能的機電裝置等，Chroma 63800R系列提供專門的CC Rectified和CS Rectified模式，依定電流或定視在功率之測試需求，額外設定拉載的CF值制造尖波電流，伴隨高穩定度的Slew Rate控制，精準模擬出各類型非正弦波的拉載電流。

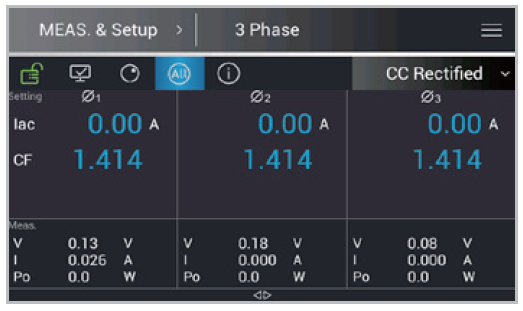

▲ CC Rectified Mode主畫面 (三相)

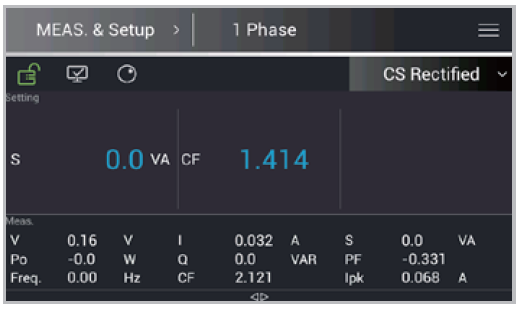

▲ CS Rectified Mode主畫面 (單相)

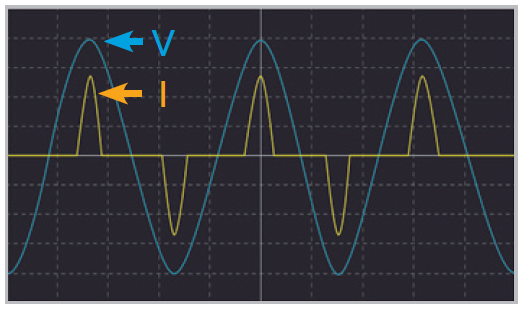

▲ Rectified模式 (CF=3)
電感性及電容性負載
現實中許多用電設備因使用被動元件而呈現電感性或電容性，其特性為拉載電流會超前或落后電壓，于此Chroma 63800R系列可藉由特定的CC Lead/Lag 和CS Lead /Lag模式，在定電流或定視在功率的測試條件下，調整電流與電壓的相位差(Deg)以模擬各類型的電感性或電容性負載特性。

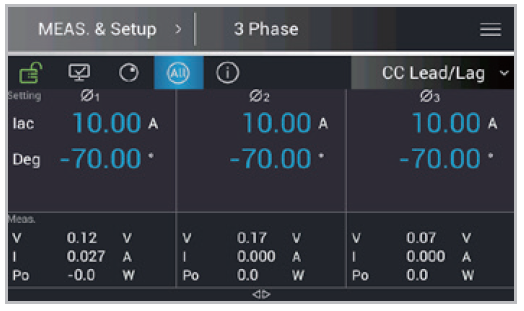

▲ CC Lead/Lag Mode主畫面 (三相)

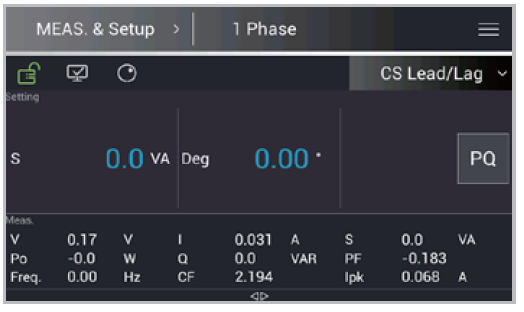

▲ CS Lead/Lag Mode主畫面 (單相)

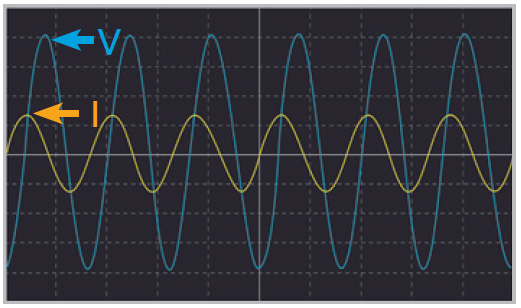

▲ Lead/Lag模式 (Deg=90o)
半周拉載功能
Chroma 63800R系列能源回收式交流電子負載于CC Rectified模式配備半周拉載功能。在電壓、電流為正弦波條件下，提供正半周、負半周，以及模擬SCR/TRIAC開關特性的90度Leading Edge、Trailing edge等半周拉載。用戶可藉由拉載此特殊電流波型，模擬調溫/調光的家用電器、保護開關等，使用SCR/TRIAC元件相關被測物的負載特性，測試電壓源的輸出穩定度。

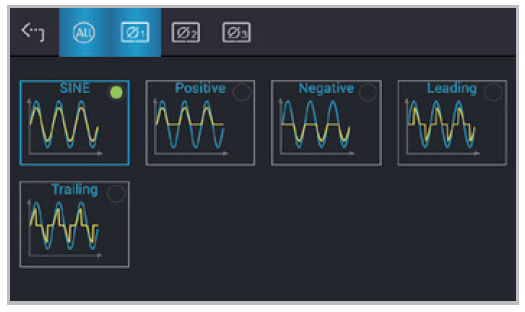

▲ 半周拉載功能選單

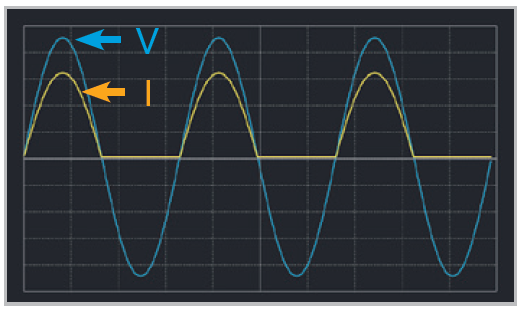

▲ 正半周拉載波型

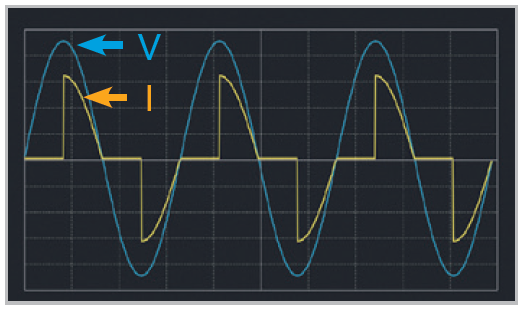

▲ 90? Leading Edge拉載波型
Stand-By待機投入功能
63800R系列能源回收式交流電子負載透過先進的控制演算法及精準迅速的偵測回路，實現全新的Stand-By待機投入功能。針對線路突然開路或電壓源瞬間中斷的測試情境，可透過偵測待測物電壓消失，快速切換待載狀態以回避電流源開路情境。若無此特性，切換式負載將因來不及反應電壓變化而生成反向高壓，進而跳過電壓保護中斷測試流程。此外，Chroma 63800R系列也支援在電壓源啟動前先Load On待載，一旦電壓源啟動立即切換拉載狀態，實現快速的待載啟動測試。使用者僅須完成拉載設定并Load On，即可在測試流程中隨意使電壓源中斷，此特性使Chroma 63800R系列適用于交流車用充電樁(AC EVSE)的動態拉載、OCP/OPP拉載、刷卡充電等測試項目，以及逆變器、不斷電電源的待載開機、備援電源切換等測試。
▲ Stand-By待機投入功能適用于被測物中斷測試

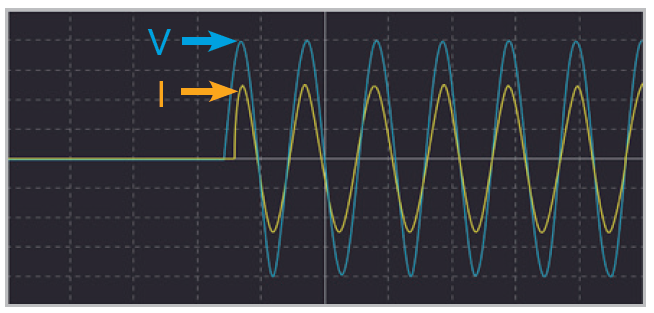

▲ Stand-By待機投入功能實現快速的待載啟動測試

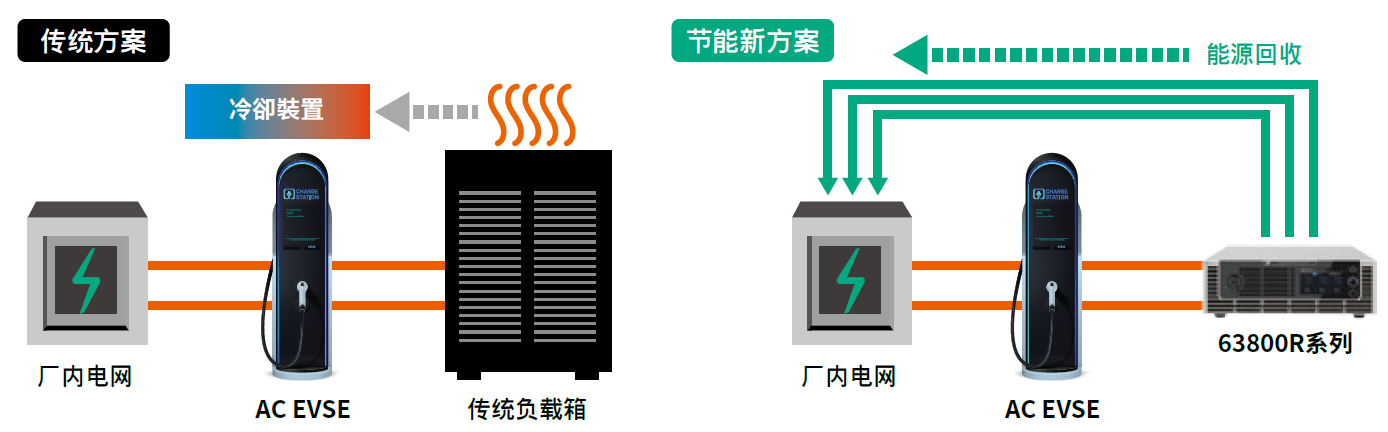

電動車充電樁的節能測試方案
63800R系列能源回收式交流電子負載藉由高功率密度和高效率能源回收等特性，在測試領域提供交流電動車充電樁(AC EVSE)全新的節能省碳方案。傳統使用的負載箱不僅體積龐大，更因為將測試能量轉為熱能，造成大量能源耗費，同時須配置對應的置冷系統來避免環境過熱，而Chroma 63800R系列具備最高89%效率之能源回收功能，以使用滿功率拉載為例，一臺設備每年可替產線節省116,946kWh的電力，相當於45,258kg的碳排放量，除了達到節能目的之外，亦可大幅縮減置冷成本，且3U高機身對比龐大笨重的負載箱，可帶來更彈性的測試配置。此外，Chroma 63800R系列配備完整的CC、CP、CR拉載模式，符合AC EVSE的CCID/RCD漏電流要求標準，可提供更經濟且可靠的老化測試、拉載特性測試之解決方案。
*可加購Chroma 63800R專用Inrush Current Limiter Box于AC EVSE和AC EV Charger測試應用。
*參考國際之能源資訊管理局資訊，1kWh功率消耗約0.855磅(0.387公斤)碳排放。

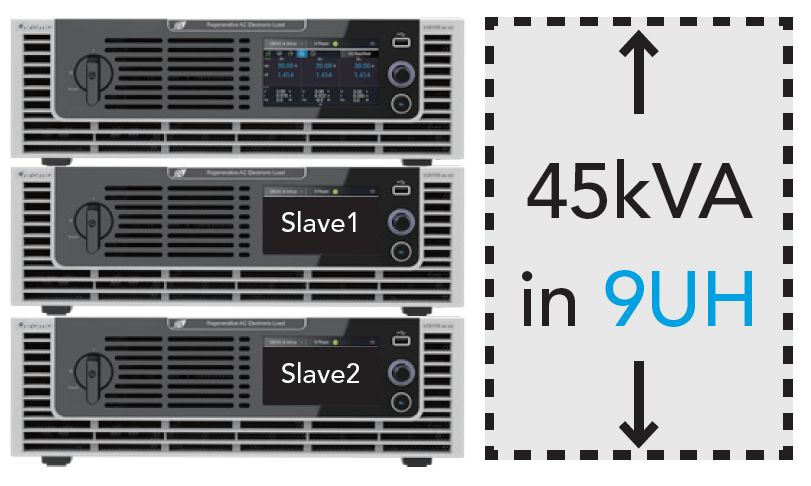

主從機并聯功能
Chroma 63800R系列能源回收式交流電子負載具備主從機(Master-Slave)并聯功能，能以總并聯臺數最多三臺來滿足更高的拉載功率需求。用戶可藉由連接三臺同功率63800R系列產品，以一臺主機加二臺從機的并聯架構，實現9U硬體高度內含總拉載功率45kVA的高功率密度配置。
*Chroma 63800R系列產品并聯后，操作設定僅支持三相模式。
