產品簡介 Introduction
能芯電子開發的桌面式動態測試系統（PSL-AC-2000SE）為開放式的動態測試系統，支持不同電壓/電流等級的單管與模塊的雙脈沖/多脈沖/短路等動態測試能力。
桌面式動態測試系統（PSL-AC-2000SE）的設計靈感來自于樂高玩具，通過搭配能芯電子多類型的測試功能板、測試夾具、電容組件和動態測試軟件，結合客戶自有的示波器與探頭，以搭積木的形式，設計排列組合從而實現多種測試功能。該系統具有低成本、高精度、易維護等優點，屬于實驗室功率器件動態參數測試的高性價比方案。

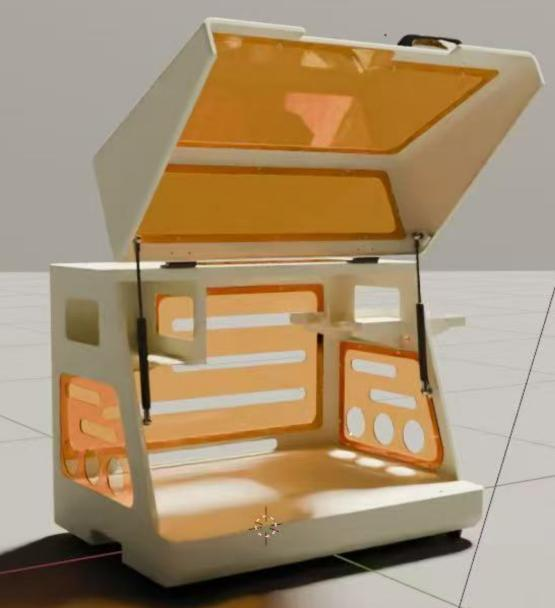

桌面式動態測試系統配套殼體，附贈動態參數測試軟件，可自動計算開關損耗等參數。

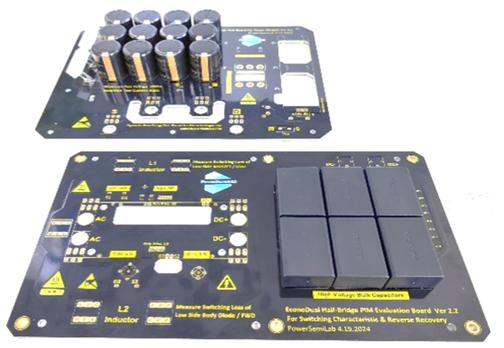

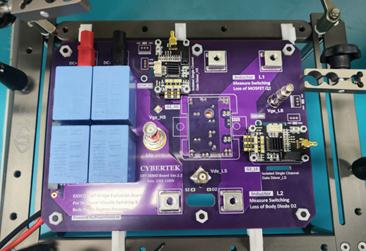

桌面式動態測試系統配套的多種測試功能板與夾具，可單獨作為配件采購，實現多種測試功能。
產品規格 Product Specifications
| 類別 | 詳情 |
|---|---|
|
測試對象 |
Si IGBT/MOSFET，SiC MOSFET單管和中小電流模塊 |
| 測試項目 | 雙脈沖測試，短路測試 |
| 電氣性能 |
柵極電壓：（-20V - +20V）；輸出精度0.1V；
漏極電壓：20V-1200V；精度：±1V；
漏極電流：20A-800A；精度：±2%；
最大短路電流：5000A；
負載電感：5uH,50uH,100uH,500uH 手動切換
|
| 支持測試夾具（選配） |
TO247-3L/4L QFN等單管，
34mm,62mm,Easy1B,Easy2B,ED3,HPD,DCM等模塊
|
| 建議選配 |
示波器500MHz，5GSa/s，6通道以上，ADC 12bit；
電壓探頭500MHz，光隔離探頭500MHz；
|
| 結構平臺 | 桌面式結構 |
| 測試溫度 | 室溫 ~ 200℃ |
| 其他說明 | 雙脈沖測試夾具與短路測試夾具為獨立安裝，分開使用 |
| 測試參數 | 測試范圍 | 測試參數 | 測試范圍 |
|---|---|---|---|
| TD(ON) | 5 - 10000 ns | TRR | 5 - 10000 ns |
| TD(OFF) | 5 - 10000 ns | QRR | 0.001 - 100 μC |
| TR | 5 - 10000 ns | ERR | 1 - 1000 mJ |
| TF | 5 - 10000 ns | IRR | 800 A |
| TON | 5 - 10000 ns | VRRM | 2000 V |
| TOFF | 5 - 10000 ns | QG | 0.001 - 100 μC |
| E(on) | 1 - 1000 mJ | ISC | 20 - 5000 A |
| E(off) | 1 - 1000 mJ | VSC | 20 - 2000 V |
