Chroma 17050系統定位在彈性化搭配直流電源供應器（DC Source），可依電源等級設定應用產品范圍，針對全球銷售或特定區域銷售；透過整合不同電源，提供不同區域具競爭優勢的充放電設備、系統整合客制功能以及全球化服務。
能源回收設計
系統具有能源回收功能，可節省放電過程所消耗的大量電能，即使動態充放電，也能確保電網端維持穩定，不致因諧波污染影響其他設備。并將電池組放電產生的電能回收到電網再利用，解決傳統的設備放電能量虛耗，以及空間熱處理不易的問題，符合環保需求。
獨立通道設計架構
系統支持多個電池模塊/電池包進行專屬的充放電測試，各通道均可具備獨立的測試特性。通道亦可并聯以滿足更高電流需求，在高通道數與高電流測試之間提供靈活性。
靈活編程功能
Chroma 17050系統搭配「Battery Pro X」軟件，具備彈性的編程功能，測試工步的編輯與執行接口直觀且簡便。該系統提供圖形化測試流程創建、預定義測試模板、實時數據監控以及與外部設備的無縫整合等功能，顯著提升了測試配置的效率與準確性，滿足各類復雜測試需求。
電池耐久測試
該功能專門評估電池在長期儲存中的自放電率，深入解析電池的耐久和性能，為后續應用提供關鍵數據支持。
快速響應能力
透過Chroma軟件Battery Pro X整合第三方硬件，檢測到異常情況時，充放電保護將中止測試。搭配Chroma指定的電池管理系統(BMS)、數據記錄器，其快速響應能力延遲時間 <10ms，用于電池性能預測/截止條件/保護參數，確保電池組測試狀態、數據紀錄、故障診斷與安全保護。
客制化整合溫控箱與冷水機
將電池充放電儀器設備與第三方溫控箱與冷水機進行軟件整合，實現對溫度和濕度的控制，減少多個設備間的分散操作，降低操作難度，有效縮短操作時間。
以上特性使Chroma 17050系統成為一款高效益且具快速響應能力的全方位電池測試解決方案。其可獨立或并聯通道使用，且易于進行電池耐久測試、控制溫度與濕度、靈活編程功能，使操作更為簡便，能全面滿足不同測試場景的需求。
系統特色
適合空間有限場域應用

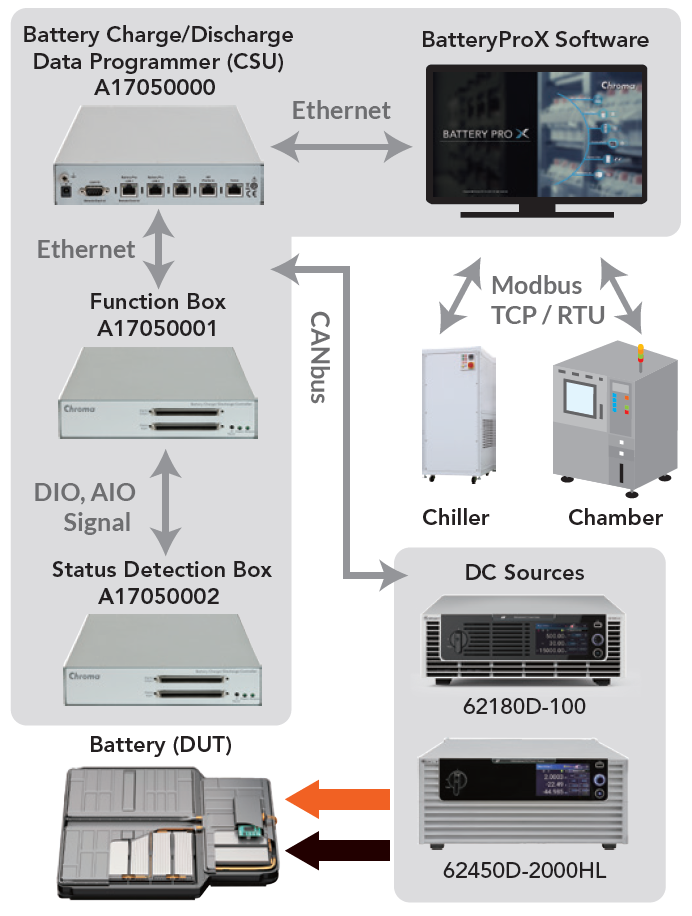

Chroma 17050機型可透過選配單機與Chroma指定的電源進行通訊，運用軟件BPX編輯功能，可進行各信道獨立測試，符合二次電池模塊的各項測試需求，亦具備整合溫控箱與冷水機控制的能力，不受限于制式Rack空間配置，提升測試場域運用的彈性，參考如右圖。
回收電池放電能量
- 回收至電網或內部負載，能源回收效率 >90%
- 低熱量輸出，降低空調功耗，節省成本
- 在額定功率下，功率因子（PF） >0.95
于有限空間內實現高功率密度測試能力

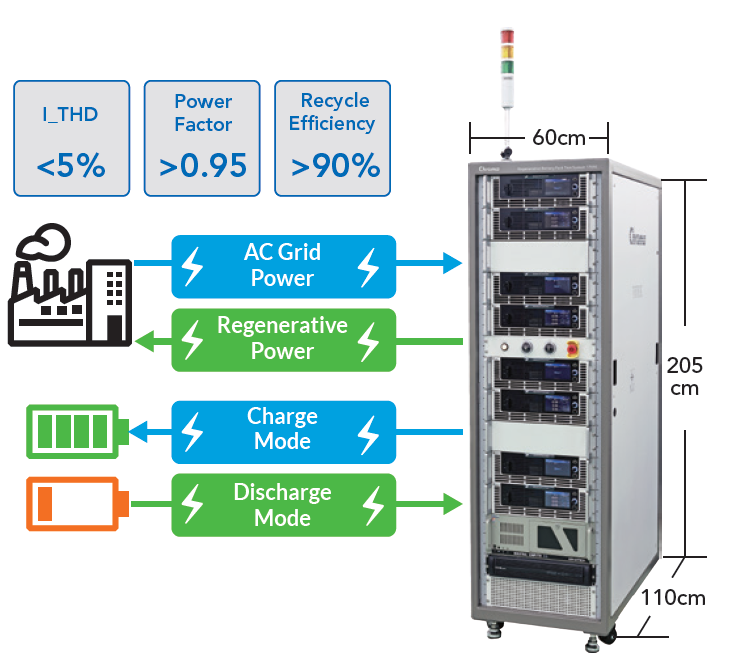

單柜最大功率密度可達106kW/m3，重量僅740kg，體積小可節省設備需求空間，產品尺寸如下圖標示。
保護條件
- 過充電壓、過放電壓、過電流、過溫、過容量、回路電阻保護
- 反向連接保護，線路損失保護（ΔV）
-
Δ保護：
- 電壓 -ΔV/+Δ
- 電流 +ΔI/-ΔI
預充線路（Precharge Circuit）
具備預充線路（Precharge Circuit）功能，避免浪涌電流導致功率組件損壞
電池充放電軟件 - BATTERY PRO X
Chroma 17050測試系統專為應對二次電池包測試中的多樣化需求而設計，具有卓越的安全性和穩定性。在檢測到異常情況時，系統的充放電保護機制將自動中止測試，以確保設備與數據的完整性。此外，該系統搭配可選配件，具備快速響應能力，數據對齊延遲時間 <10ms，且具備完善的數據保護功能，能夠有效防止電源故障引發的數據丟失，并支持?jǐn)?shù)據的安全存儲與快速恢復，為用戶提供同步且可靠的測試方案。
|

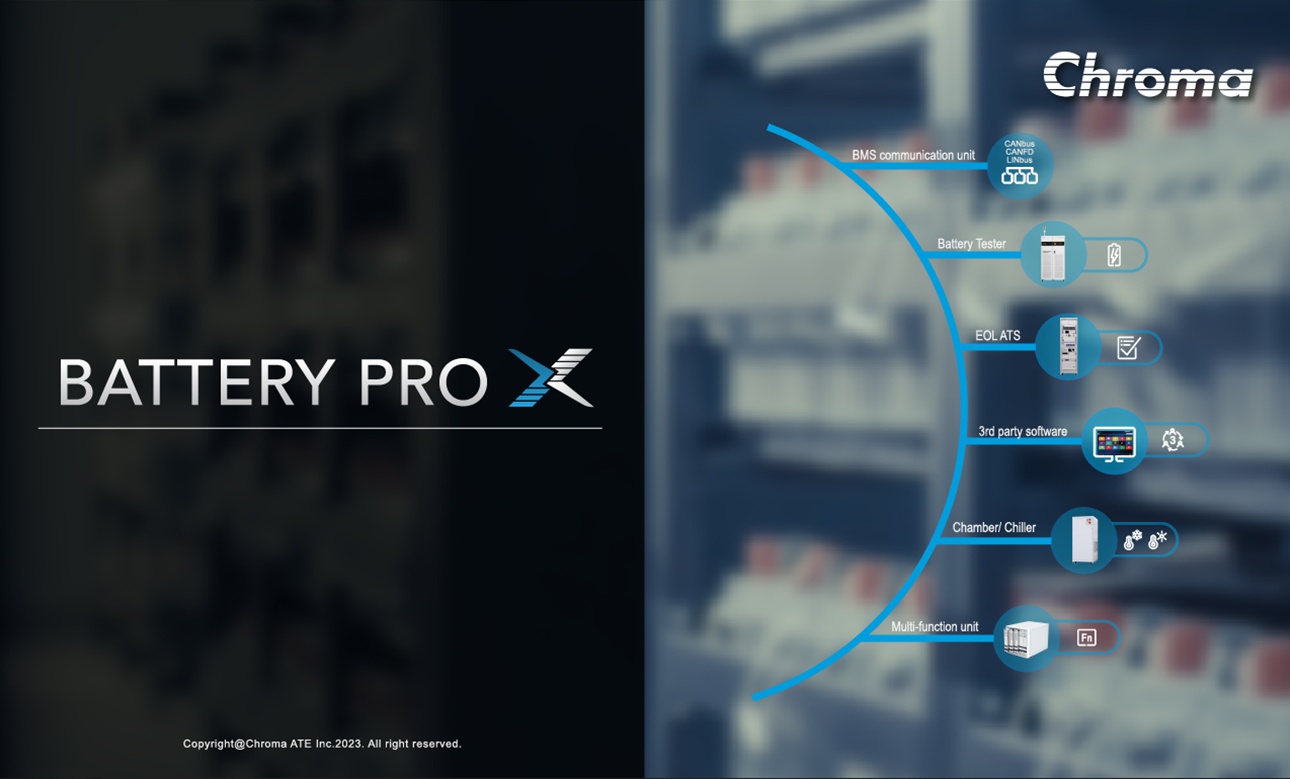

▲ Battery Pro X 主畫面 |

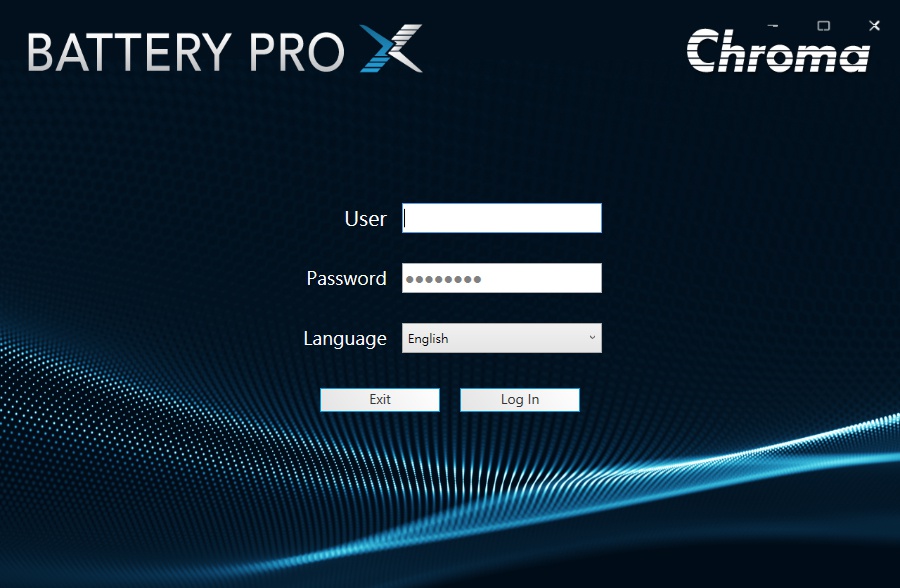

▲ 登入畫面 |

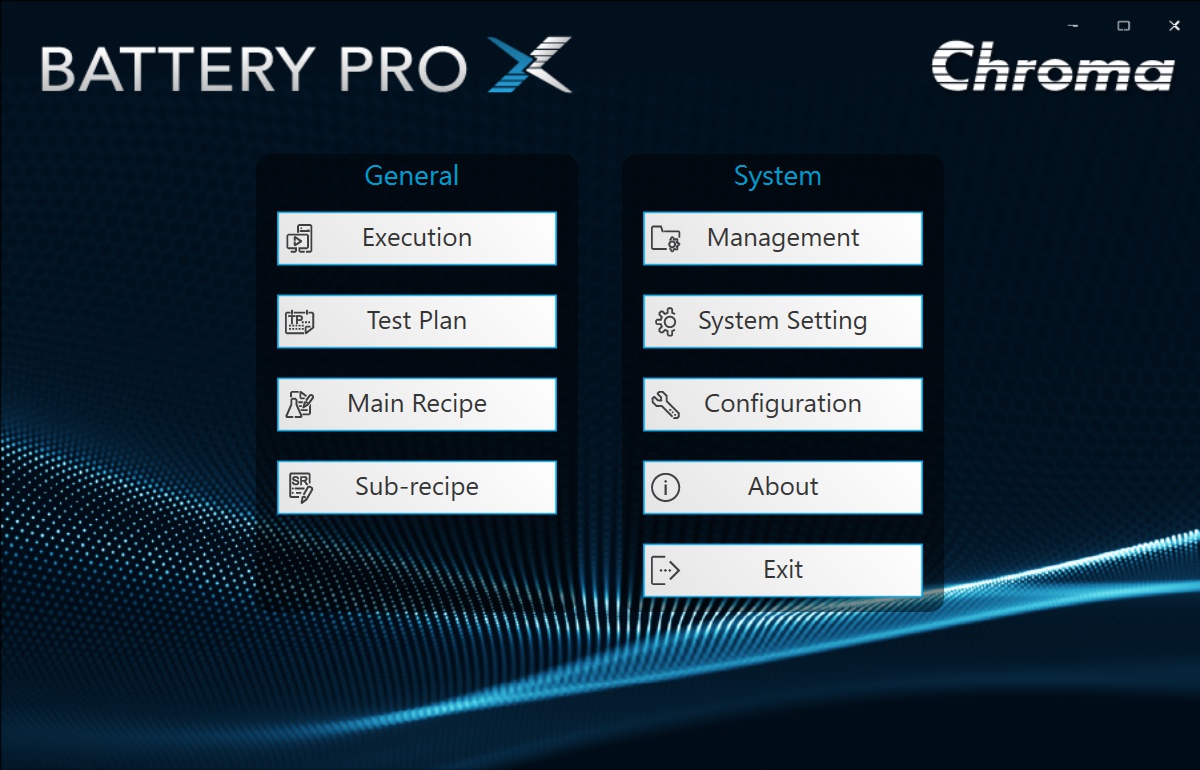

▲ 選單畫面 |

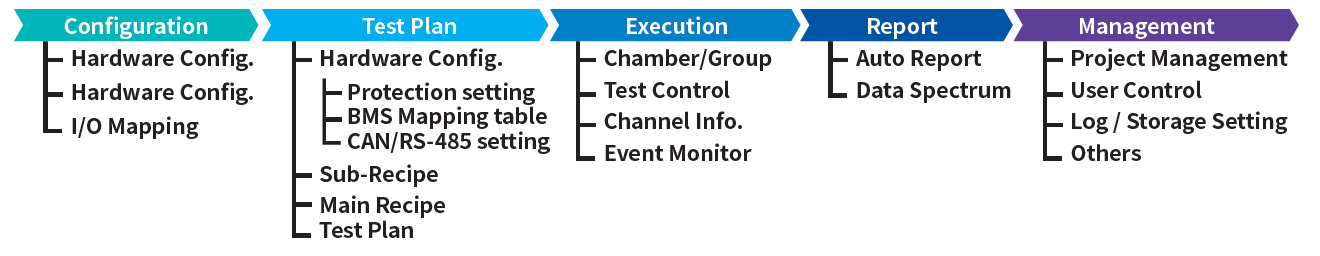

軟件架構
專為電池應用而設計
- 完整掌控電池充放電循環與各項測試功能，從基礎量測到進階數據分析皆能精準高效完成，提供專業且領先的測試解決方案
- 測試計劃執行器畫面，圖像化狀態清楚顯示信道運行情況，大幅提升操作效率并縮短人員訓練時間，提供高效且專業的電池測試體驗
- 通道細節畫面，讓用戶可實時掌握測試進度與數據信息
- 配方編輯畫面，直覺式操作接口設計，讓用戶快速完成配方編輯

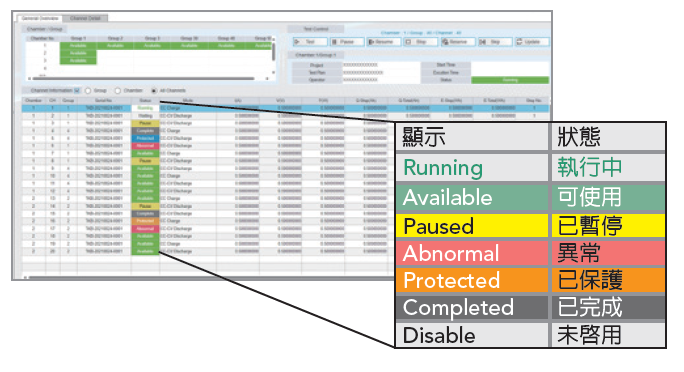

▲ 測試計劃執行器畫面
工步編輯
-
3層配方：子配方、主配方、測試計劃
- 子配方可編輯200個充放電條件
- 主配方可編輯50個子配方或500個充放電條件
- 測試計劃可編輯10個主配方
- 具備雙層循環功能（Cycle & Loop）：每層可設定999999次循環
- 支持動態充放電波形編輯：具備10ms電流切換速度
- 測試步驟：CV/CC/CP/CC-CV/波形電流/DCIR
- 截止/跳轉條件：時間、電流、容量、截止電壓、截止電流或變量設定等方式，支持表達式與 If-Then-Else 規則，讓參數設定更靈活、符合測試驗證邏輯
|

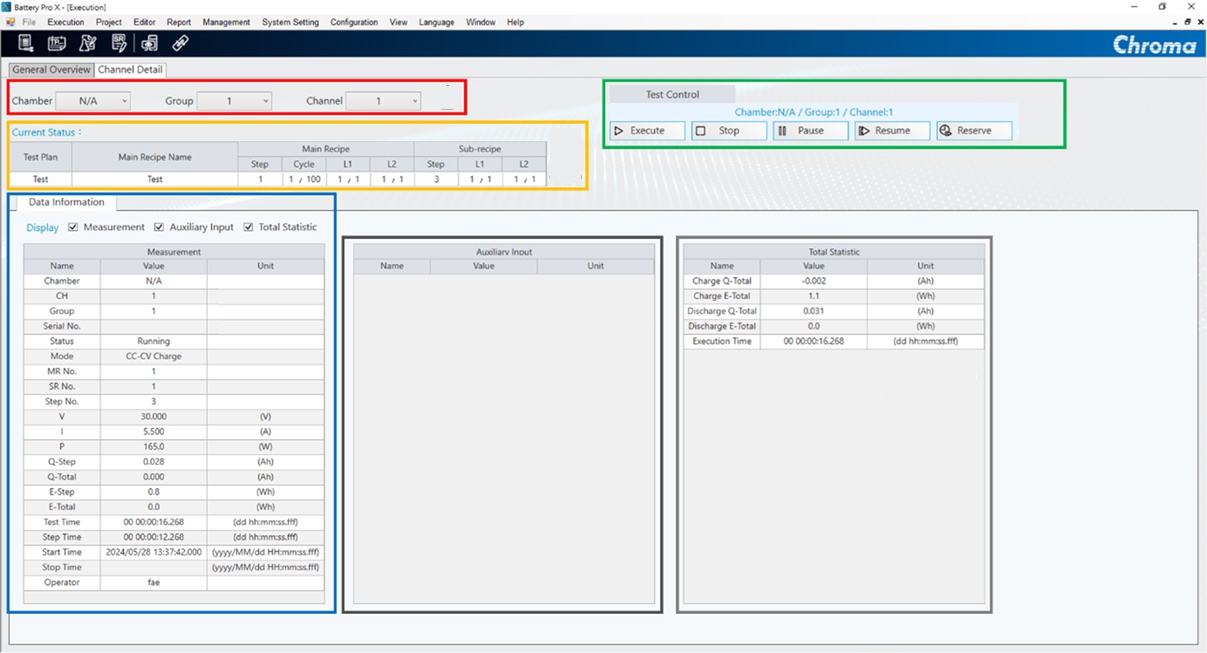

▲ 通道細節畫面 |

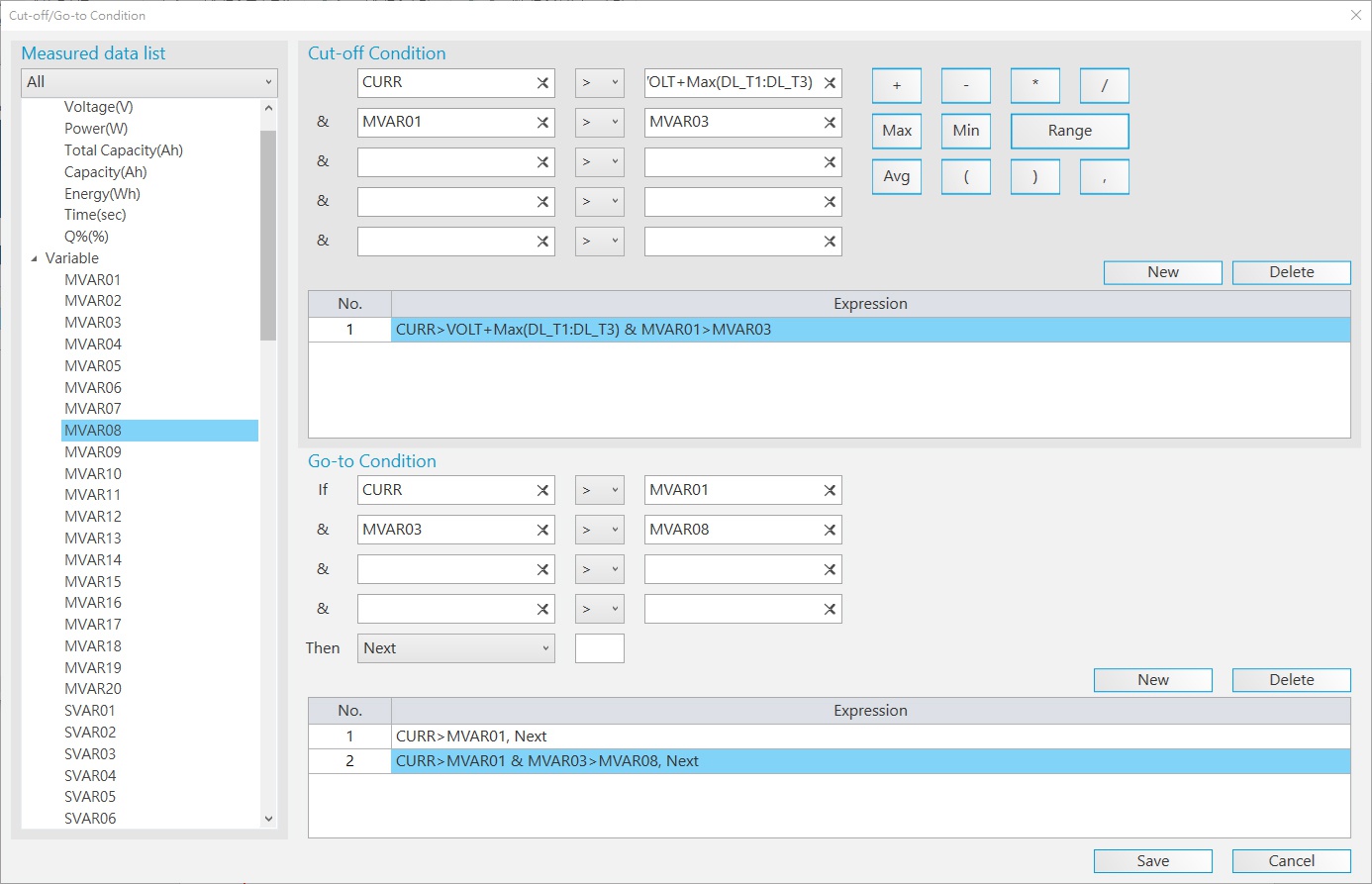

▲ 新增截止/跳轉條件設定畫面 |
|

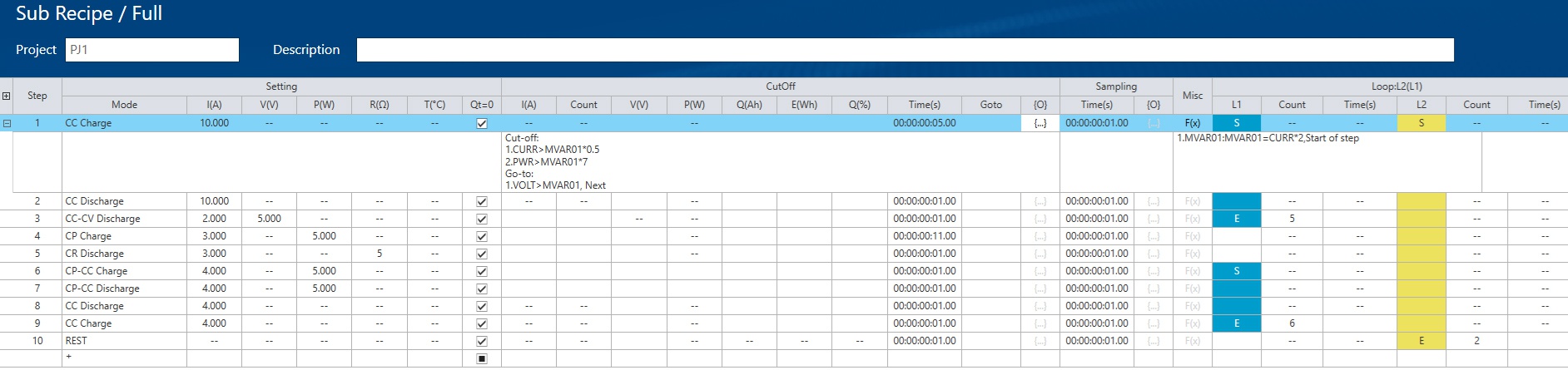

▲ 配方編輯畫面 |

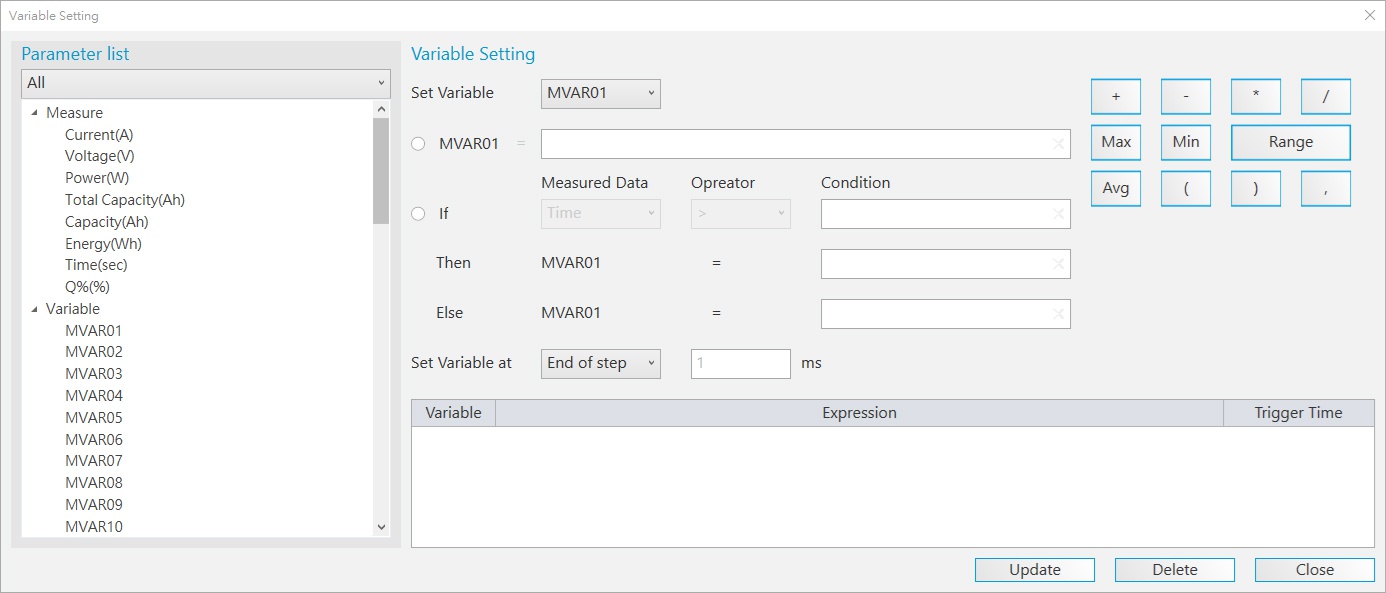

▲ 變量設定畫面 |
報表分析及統計報告
- 產出詳細報告及步驟報告
- 自定義報告格式，匯出PDF、CSV和XLS文件格式
- 具備圖形化報告功能
- 報告分析功能，用戶可以通過自定義X軸和Y軸參數創建定制報告，例如壽命周期報告、Q (AH)-V (V)報告、V (V)/I (A)/T (℃)時間報告等
- 實時瀏覽每個通道的測試報告

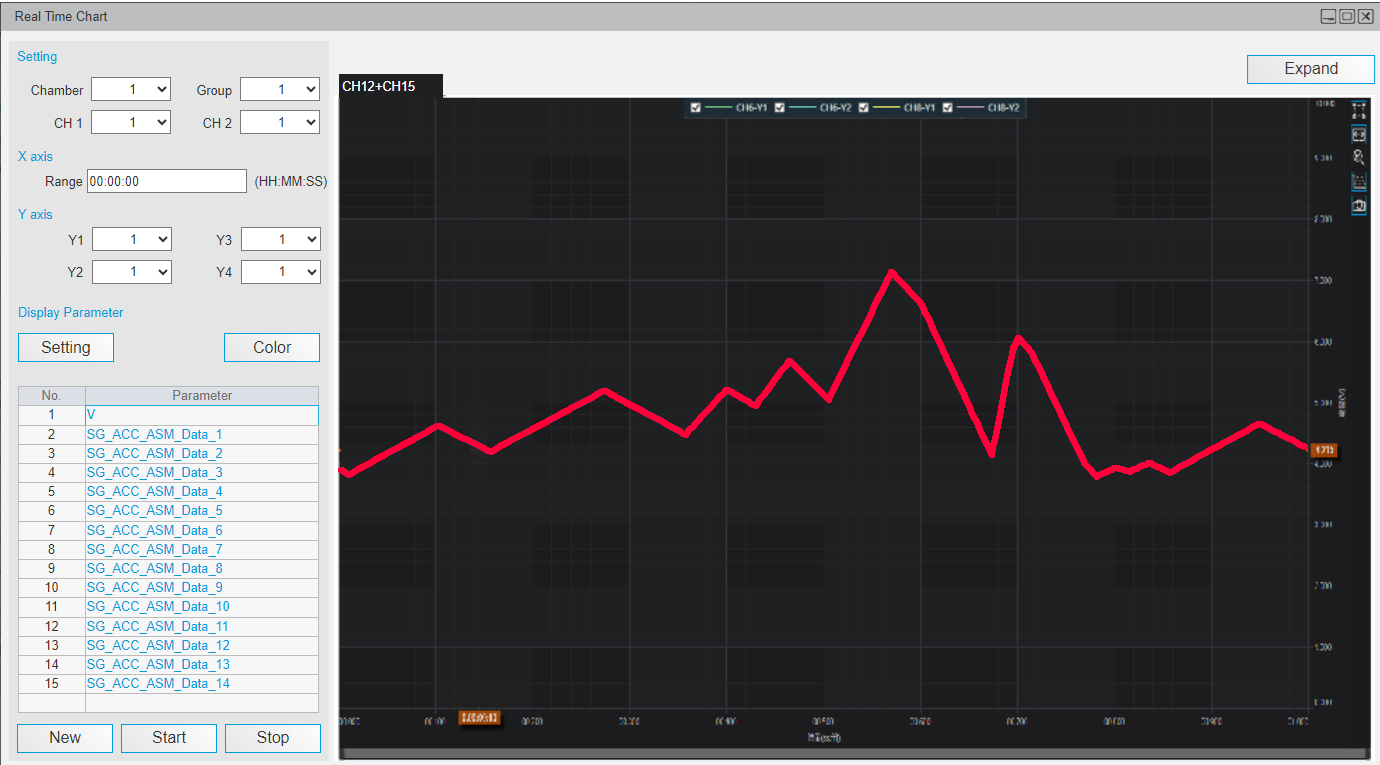

▲ 實時圖表畫面
BMS通訊功能

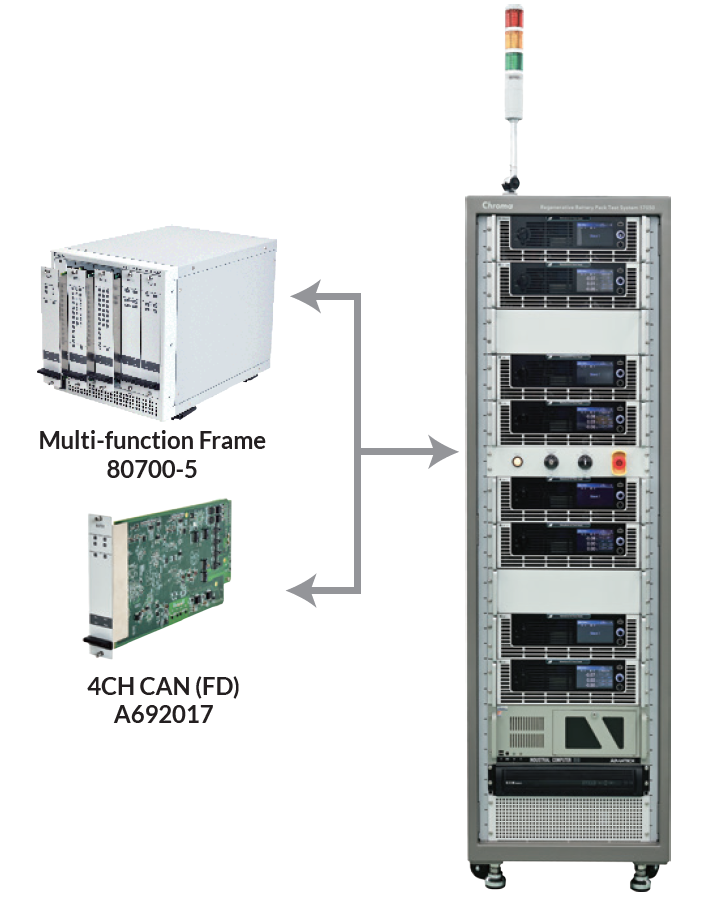

- 使用Chroma 80700-5標準機框整合A692017/4CH CAN（FD）總線通訊卡片模塊，進行BMS通訊
- 透過通道與BMS綁定，擷取并記錄待測物數據，并可同步依據擷取數據執行截止與保護邏輯
