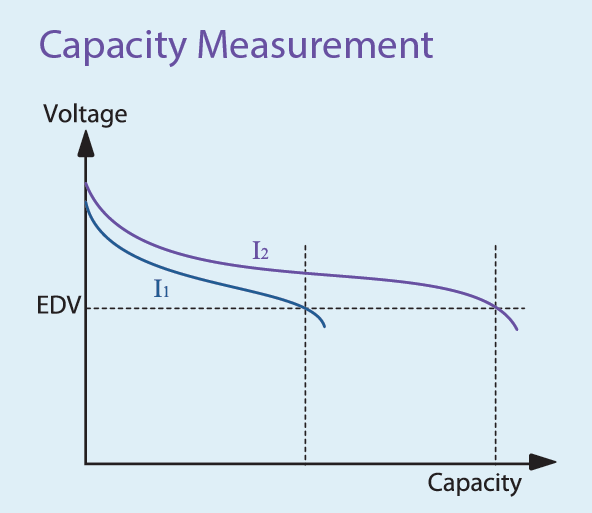

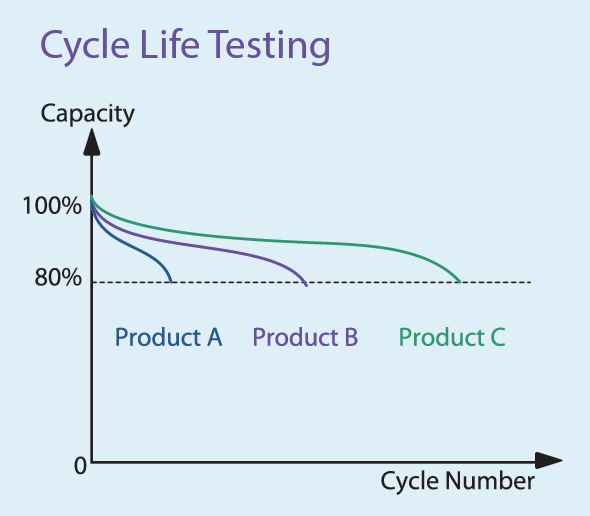

Chroma 17020C 系統是專門為二次電池模塊及電池包測試設計的高精密設備，適用于電池模塊/電池包的續航力試驗、產品進出貨檢驗、設計驗證研究，并可進行生產在線容量學習（Learning）與測試。
可回收能源設計

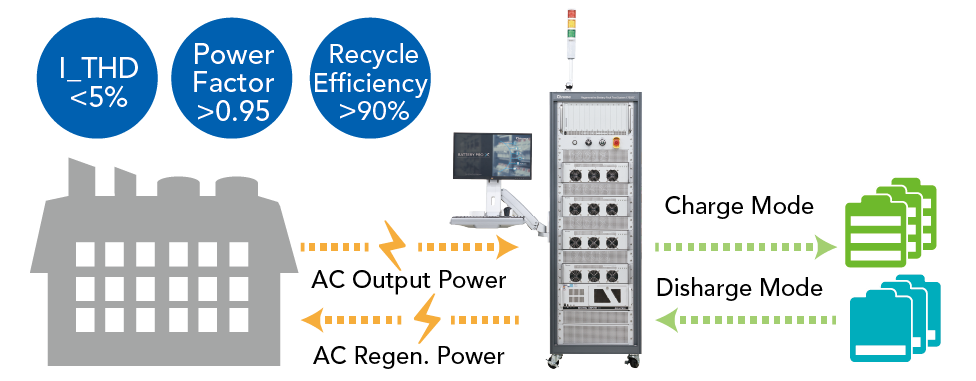

該系統可將電池模塊放電過程中釋放的電能回收，并將其回送至其他充電信道的電池模塊或回流至市電電網，從而節省電力并降低熱能產生。
多個獨立通道設計架構
系統支持對多個電池模塊/電池包進行專屬的充放電測試，各通道均可具備獨立的測試特性。通道可并聯以滿足更高電流需求，在高通道數與高電流測試之間提供靈活性。
靈活的編程功能

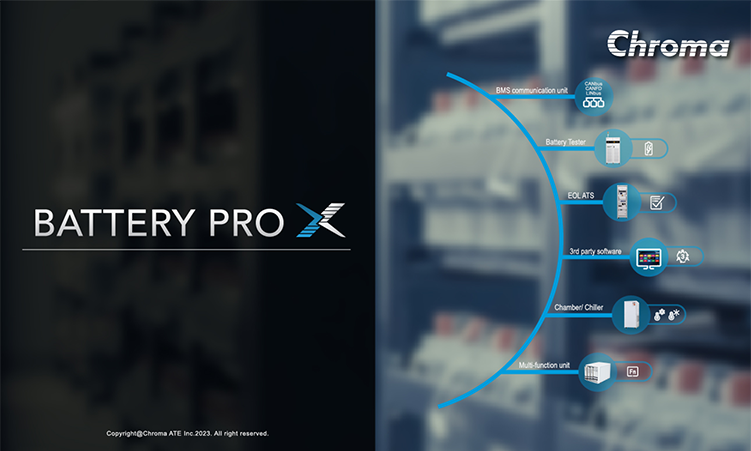

Chroma 17020C系統搭配「Battery Pro-X」軟件，具備彈性的編程功能，測試工步的編輯與執行接口直觀且簡便。該系統提供圖形化測試流程創建、預定義測試模板、實時數據監控以及與外部設備的無縫整合等功能，顯著提升了測試配置的效率與準確性，滿足各類復雜測試需求。
備援電池單元（BBU）/ 機架測試

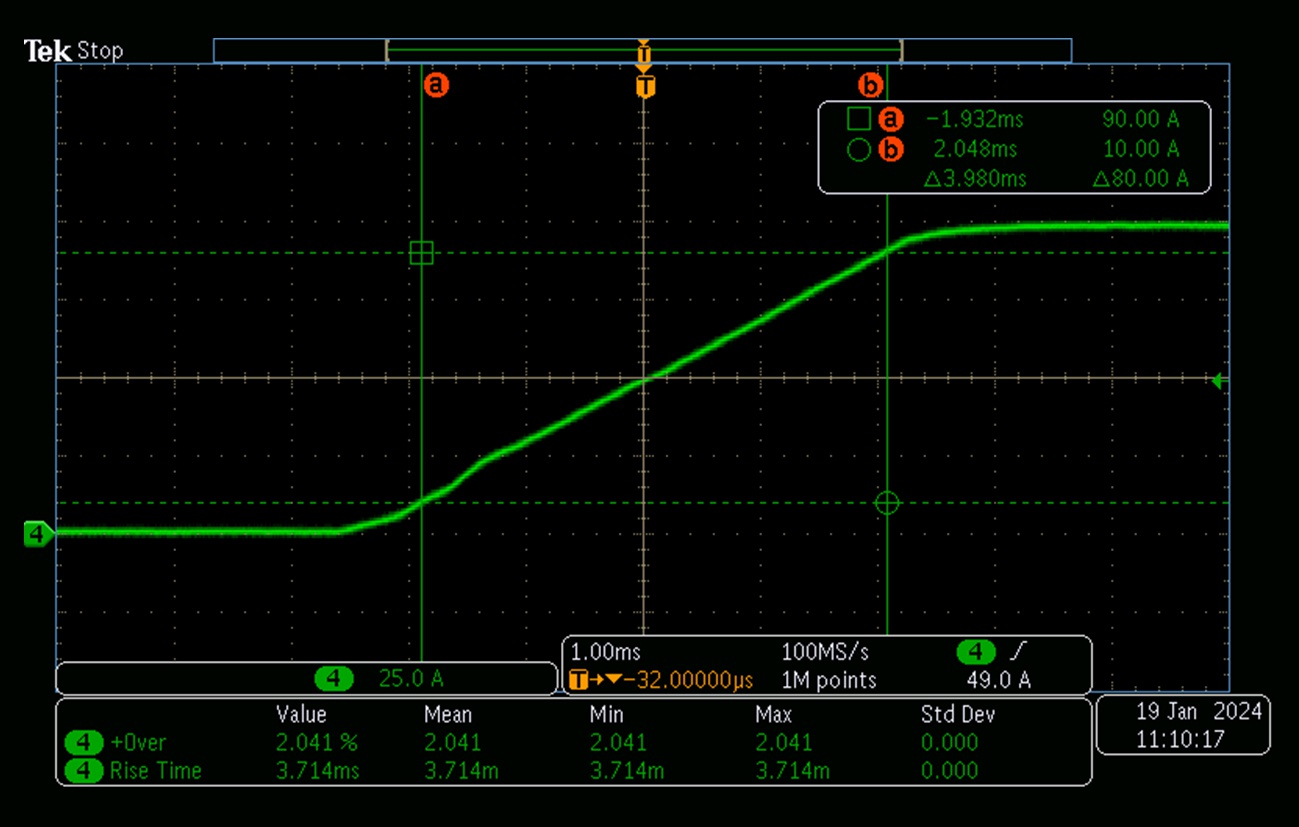

為了確保準確的 BBU 測試，測試設備的轉換速率必須最小。Chroma 17020C擁有5ms（從10%到90%）的斜率速率，是進行備援電池單元（BBU）和電池備援系統（BBS）測試的最佳解決方案，能夠提供精確的控制與可靠的性能。
電流爬升率
系統具備從-90%到+90%之間的10ms爬升速率，精確仿真動態駕駛條件下的驅動狀態，確保測試結果的真實性與可靠性。
安全特性
系統內建多重安全保護機制，包括電池極性檢查、過電壓保護、過電流保護、過溫保護及VDE-4105-AE孤島檢測等功能，全面保障測試過程中的安全性。數據保存機制能在計算機異常或瞬時斷電時自動將數據存儲至內存，避免數據遺失并記錄中斷狀態，恢復后可選擇繼續進行測試。這些特性使Chroma 17020C系統成為一款高效且精準的全方位電池測試解決方案。其靈活的編程能力與直觀的操作接口，使操作更為簡便，能全面滿足不同測試場景的需求。
系統特色
-
兩個測量范圍與精準精度
- 電壓范圍：60V / 150V；電流范圍：50A / 100A
- 電壓精度：0.02%FS, 60V ± 12mV / 150V ± 30mV
- 電流精度：0.05%FS, 50A ± 25mA / 100A ± 50mA
-
全電流放電

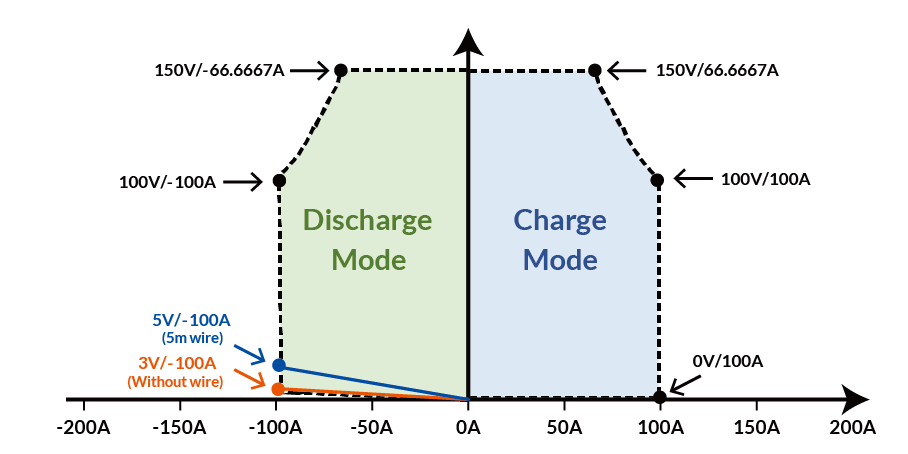

- 在3V下可達全電流放電，低于3V時放電電流隨電壓降低，2V/-85A，1.5V/-65A，0.3V/-16A
-
平滑電流轉換（從放電到充電循環）
- 穩定電流，過渡期間無突波
- 從充電切換到放電時，無電流中斷
-
操作模式
- 定電流（CC）
- 定電壓（CV）
- 定功率（CP）
- 定電阻（CR）
- 定電壓-限電流充放電模（CC-CV）
- 定功率-限電流充放電模式（CP-CC）
- 動態任意電流波形模式充放電模式
- 直流內組檢測DCIR模式、CV電源模式
- 靜置模式
-
回收電池放電能量
- 回收至電網或內部負載
- 低熱量輸出，降低空調功耗，節省成本
- 17020C系統在額定功率下的總諧波失真（THD）低于5%
- 在額定功率下，功率因子（PF）大于0.9
-
通訊（CSU/充放電測試儀）
- 快速且高效的數據處理，數據無需緩沖處理，降低延遲的網絡通訊

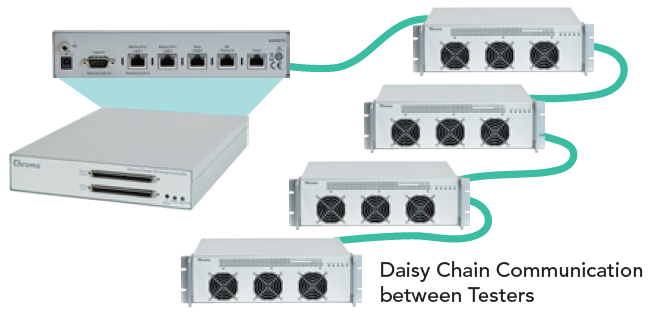

- 以菊鏈設備連接，實時且精確的數據交換
- 最小取樣率為10ms
-
保護條件
- 過充電壓 / 過放電壓 / 過電流 / 過溫 / 過容量 / 回路電阻保護
- 反向連接保護，線路損失保護（ΔV）
- Δ保護：-ΔV / +Δ（電壓）、+ΔI / -ΔI（電流）
-
報告數據記錄參數
- 步驟
- 測試時間
- 實時ID
- 周期
- 循環
- 步驟模式
- 步驟時間
- 電壓(V)
- 電流(A)
- 容量(Ah)
- 能量(Wh)
- 截止電壓(V)
- 截止電流(A)
- 截止容量(Ah)
- DCIR(毫奧姆)
- 溫度(?C)
-
動態驅動曲線仿真的快速電流響應
- 最小上升速率為5ms（10%-90%）
- 報告記錄間隔為10ms

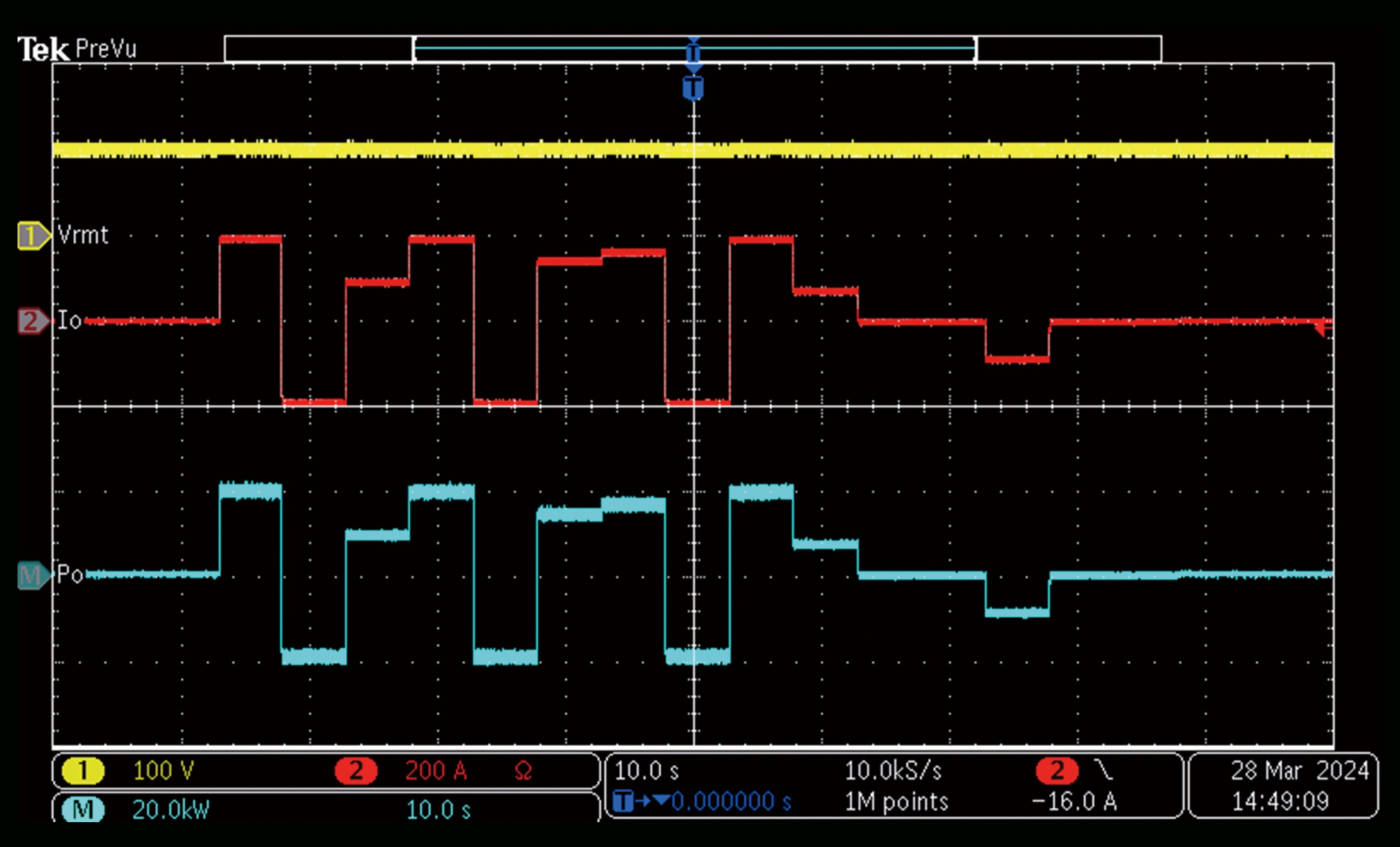

- 動態充放電功率或電流波形符合NEDC、FUDS和HPPC標準
- 硬件附件安全功能

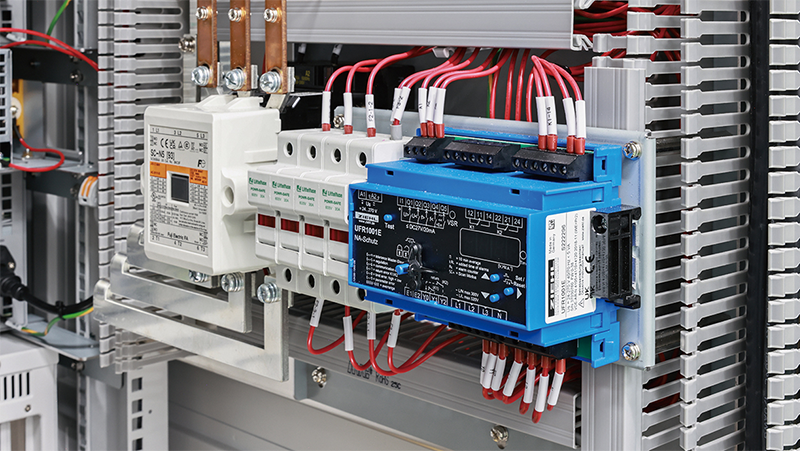

▲ 防孤島保護: VDE儀表ufr1001e (選配)

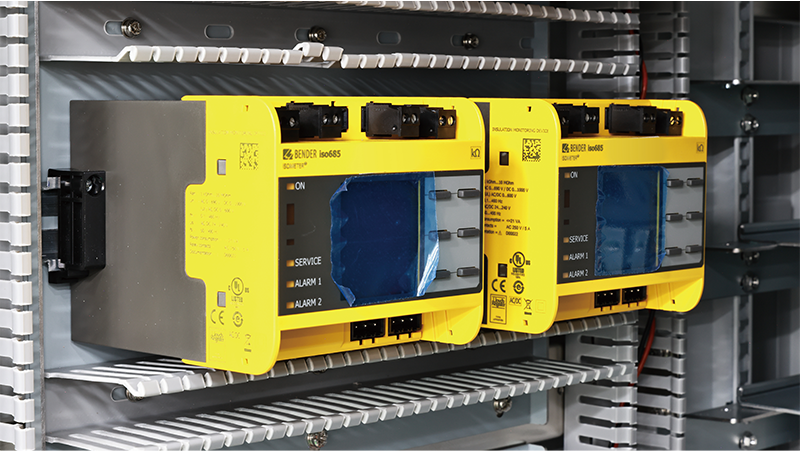

▲ 輸出隔離監測: 儀表 ISO685 (選配)
圖型用戶接口 - BATTERY PRO X
17020C測試系統專為應對二次電池包測試中的多樣化需求而設計，具有卓越的安全性和穩定性。在檢測到異常情況時，系統的充放電保護機制將自動中止測試，以確保設備與數據的完整性。此外，該系統具備完善的數據保護功能，能夠有效防止電源故障引發的數據丟失，并支持?jǐn)?shù)據的安全存儲與快速恢復，為用戶提供可靠的測試保障。
|

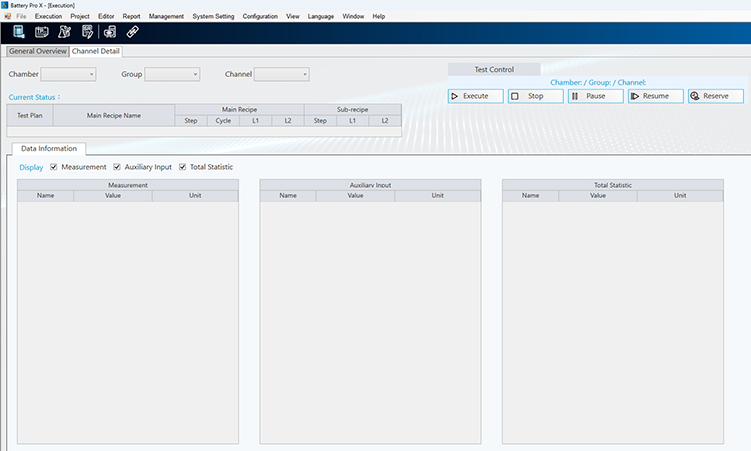

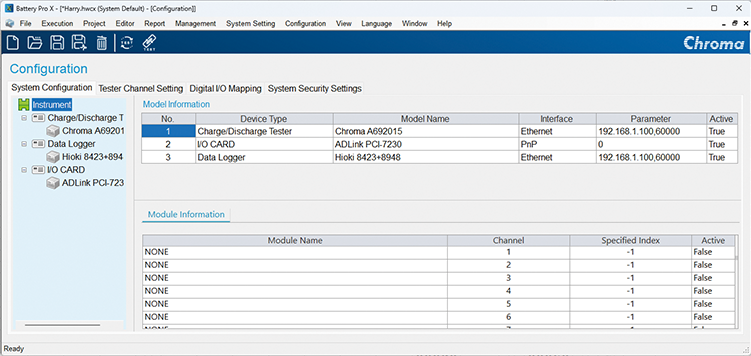

Battery Pro X 主畫面 |

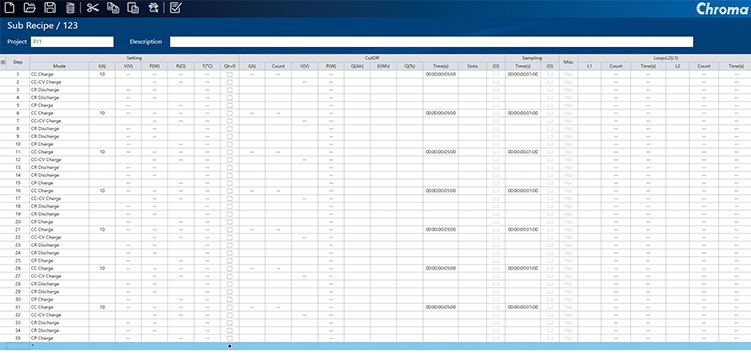

充放電測試程序編輯畫面 |

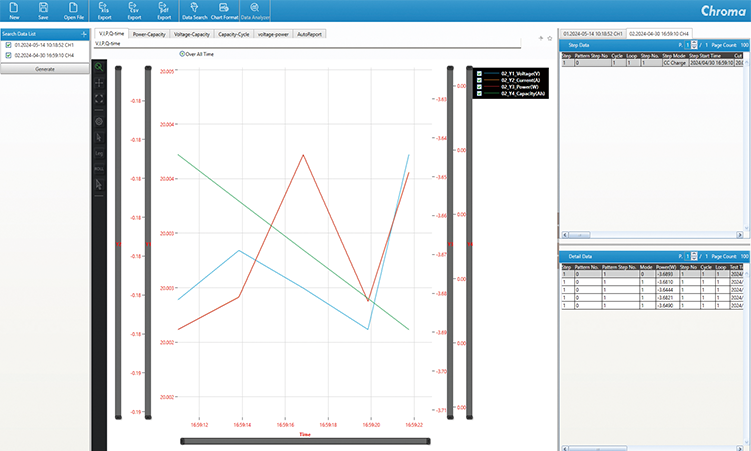

實時監控畫面 |
-
工步編輯
- 2層配方列表
- 可編輯500個充放電條件
- 具備雙層循環功能(Cycle & Loop)：每層可設定999999次循環
- 支持動態充放電波形編輯：具備10ms電流切換速度
- 測試步驟：CV / CC / CP / CC-CV / 波形電流 / DCIR
- 截止條件：時間、電流、容量、截止電壓、截止電流等
- 條件完成動作：下一步/結束/跳到某一步靜置
-
報表分析及統計報告
- 產出詳細報告及步驟報告
- 自定義報告格式，匯出PDF、CSV和XLS檔案格式
- 具備圖形化報告功能
- 報告分析功能，用戶可以通過自定義X軸和Y軸參數創建定制報告，例如壽命週期報告、Q(AH)-V(V)報告、V(V)/I(A)/T (℃)-時間報告等
- 即時瀏覽每個通道的測試報告

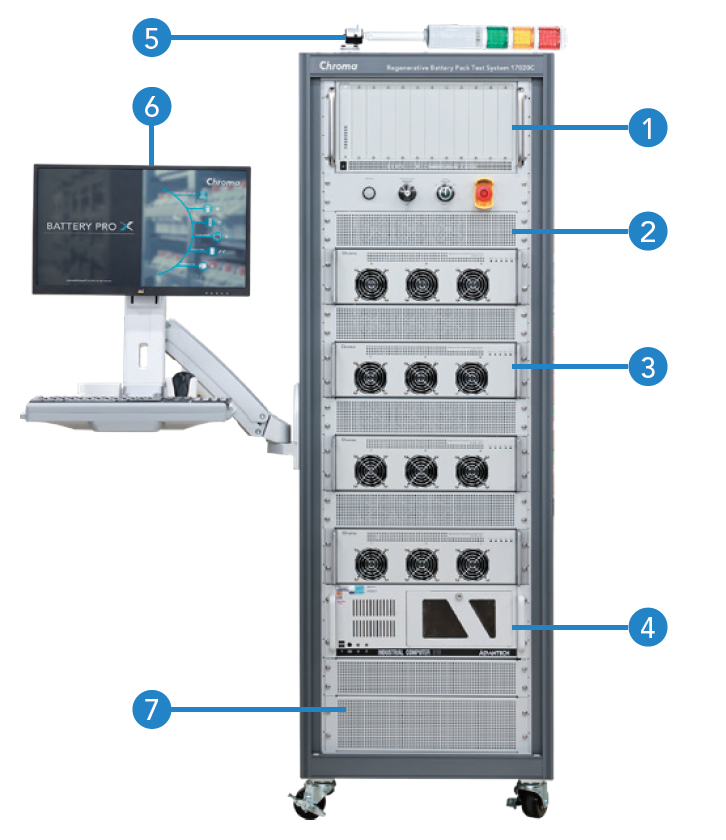

硬件配置
- 多功能機架配備BMS套接字口
- AC/DC雙向轉換器
- 回收充放電測試儀 (69210C)
- 工業計算機 (選配)
- 狀態指示塔燈
- 機架臂監視器 (帶鍵盤支架)
- 數據記錄器放置位 (選配)
* 支持其他設備的客制需求
